Parallel-Fräsanschlag für Werktisch

Gefällt dir der Artikel? Dann unterstütze Autoren und teile ihn mit deinen Freunden.

Eine Oberfräse im Frästisch macht nur Sinn wenn man auch genau damit arbeiten kann. Dazu ist ein sogenannter Parallel-Fräsanschlag unabdingbar. In diesem Beitrag und Video zeige ich euch wie man diesen einfach selber bauen kann.
Zudem zeige ich euch wo es sinnvoll ist, weitere T-Nutschienen in unsern Werktisch zu plazieren und wie man den Sicherheitsschalter für die Fräse befestigen kann.

Im Wesentlichen wird in dem einstündigen Video wohl schon alles gesagt, so dass ich hier zum Aufbau nichts mehr schreiben muss. Die Maße könnt ihr weitgehend der unteren Zeichnung entnehmen. Etwas genauer seht ihr alles wenn ihr die 3D Sketchup Datei ladet und von allen Seiten betrachtet. In Sketchup könnt ihr mit dem Werkzeug Lineal  alles genau ausmessen. Ich habe die einzelnen Komponennten in Gruppen und Layer zusammengefasst, so das ihr gezielt Dinge ein- und ausblenden könnt.

Verwendet habe ich für den Anschlag 18mm Fichte Multiplex. Lediglich die beiden Anschlagbacken sind in 22mm Multiplex ausgeführt.

Zeichnung als 3D-Sketchup Datei

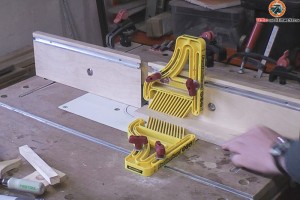

Gerne könnt ihr in den Kommentaren Fragen stellen oder Anregungen/Verbesserungen vorschlagen. Die im rechten Bild sichtbaren gelben Halter nennen sich übrigens „Federklemmen“ und stammen von der Firma Milescraft. Parallel-Fräsanschlag für WerktischDiese passen optimal zum Werktisch, und den T-Nutschienen. Ich kann diese nur empfehlen, sie erleichtern das genaue Fräsen und machen das Ganze sicherer. Die kann man übrigens über Amazon bekommen.

Bei Amazon* erhältlich



Damit der Fräsanschlag eine schöne glatte Oberfläche bekommt, müsste ihr mit feinem Schleifpapier mehrfach schleifen und dann am besten alles mit Arbeitsplatten-Öl  einreiben, vermutlich geht Leinöl genauso gut. Beachtet aber die Sicherheitshinweise, Tücher können sich entzünden wenn man diese nach der Arbeit einfach zusammengeknüllt rumliegen lässt.
