Vor einer Weile hatte ich ja mein Projekt Werktisch vorgestellt. Ein universeller Werktisch mit integrierter Oberfräse. Kollege Micha hat das Projekt aufgegriffen und seine Variante dieses Tisches konzipiert. Hier ein paar Bilder von seinem Werktisch mit Parallel- und Winkel-Fräsanschlag
Interessante Verbesserungen am Werktisch
Micha hat sich weitgehend an meinem damaligen Konzept orientiert, jedoch einige Dinge etwas anders gelöst. So hat er zu Beispiel anderes Holz verwendet. Für den Werktisch hat er 18 mm Multiplex verwendet. Für die Zwischenablage hat er eine 16 mm MDF Platte genutzt. Er hat die Multiplex gewählt, da er es als abriebsärmer und stabiler betrachtete.
Auch die T-Nutschienen hat er anders montiert. Besonders interessant finde ich die gelungene Kreuzung der T-Nutschienen.
Die T-Nutschienen sind auch nicht bis nach ganz hinten im Tisch eingelassen, da der Tisch nahe an einer Wand steht und er sonst den Parallelanschlag nicht mehr herausschieben könnte.
Wie er mir beschrieben hat, arbeitet Micha noch an einer Absaugvorrichtung und dafür war die Kreuzung notwendig. Micha will später die Absaugvorrichtung hier im Blog noch vorstellen, wir dürfen gespannt sein.
Kreuzung der T-Nutschienen
Auch bei dem Winkelanschlag hat Micha versucht eine andere Lösung der Führung zu konzipieren. Wie er jedoch schreibt, ist das bislang noch nicht so recht gelungen bzw. hat es nicht so funktioniert wie er es geplant hatte. Aber von Konzept sah die Sache mit den geschweißten beiden Schrauben nicht schlecht aus.
Zwei verbundene Schrauben sollten als Führung dienen
Die Fräse hat er nicht mittig in die Werkbank eingebaut damit er mehr Spielraum nach hinten hat, aufgrund der nahen Wand. Den Parallelanschlag hat er entsprechend den Maßen angepasst. (nach vorne kurz, zur Wand hin länger).
Noch einige Fotos zum Werktisch bzw. der Tischfräse
-
- T-Nut Schienen nicht bis zum Ende
-
- Winkelanschlag
-
- Winkelanschlag
-

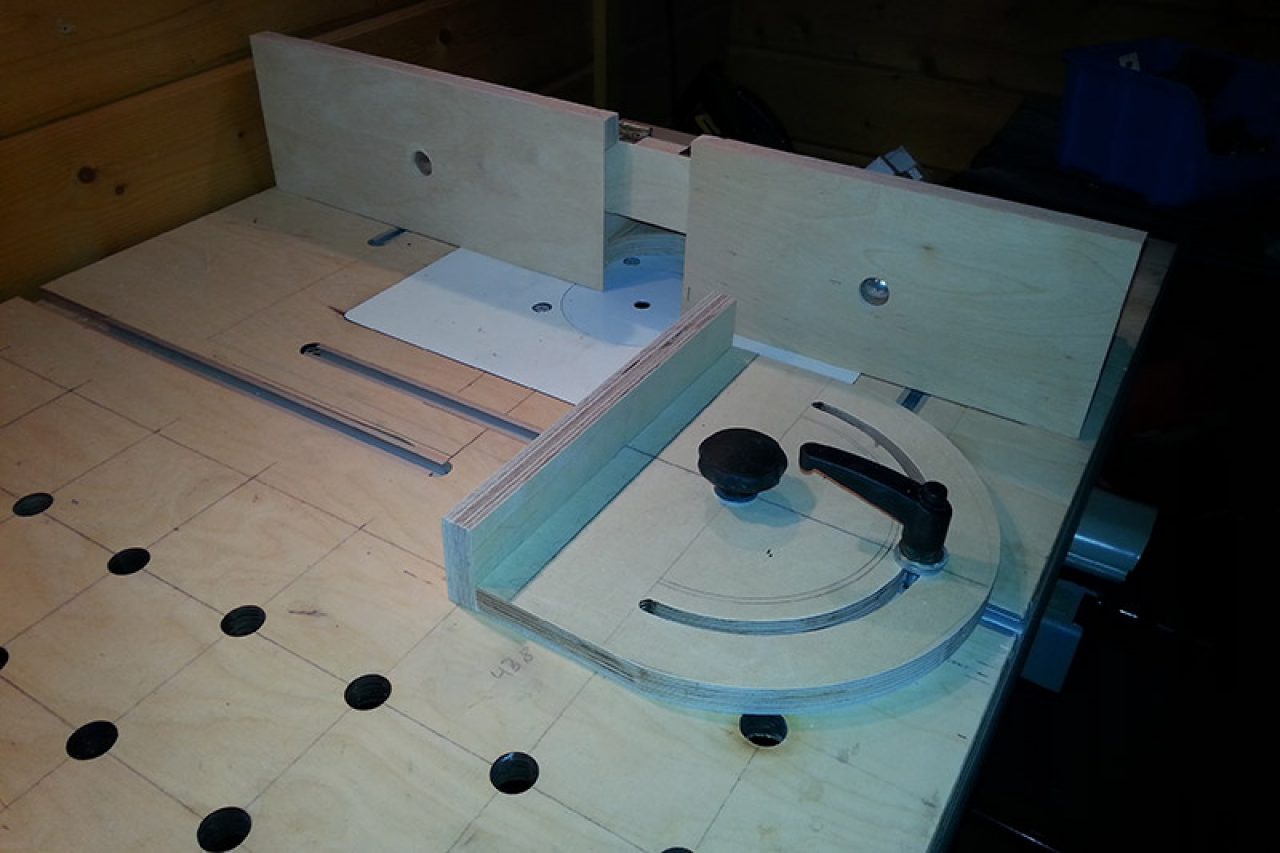

- Winkelanschlag aufgezeichnet
-
- Bosch Oberfräse
-
- Zwei verbundene Schrauben sollten als Führung dienen
-
- Selbst gebauter Gleiter
-
- Kreuzung der T-Nutschienen
-
- Winkenanschlag
Bezugsquellen für Material
- Multiplex Holz entweder Baumarkt oder z.B. Ebay* oder Amazon*
- Federklemmen Milescraft Amazon*
- T-Nutschiene z.B. Sauter-Shop
- 17m Fräser für T-Nutschiene z.B. Ebay*
- Arbeitsplatten Öl für Fräsanschlag Amazon*
Links
Eine wirklich gelungener Werktisch bzw Frästisch wie ich finde!
