Führungsschiene für die Oberfräse bauen

Ersten Schlitz fräsen

Gefällt dir der Artikel? Dann unterstütze Autoren und teile ihn mit deinen Freunden.

Eine Führungsschiene ist für das Fräsen von längeren Schlitzen eigentlich unentbehrlich, nicht immer kann man den Anschlag nutzen. Viele Heimwerker haben ja bereits eine Führungsschiene für eine Handkreissäge oder eine andere Maschine in ihrer Werkstatt. Wie man eine solche vorhandene Führungsschiene auch recht einfach für eine beliebige Oberfräse nutzen kann, das zeigt dieses kleine Projekt.

Vorhandene Bosch Führungsschiene nutzen

Da ich bereits seit längerem eine Führungsschiene von Bosch für meine Handkreissäge nutze, wollte ich gerne diese Führungsschiene auch für meine Oberfräse nutzen.

Meine Führungsschiene (bei Amazon erhältlich)*



Leider passt diese Führungsschiene von Haus aus nicht an die Oberfräsen. Also habe ich mir einfach aus etwas Birke-Multiplex einen kleinen Führungsschlitten für die Bosch Führungsschiene und die Oberfräse gebastelt. Mit ein paar Sperrholzplatten hat man das schnell gezimmert.

Besonderen Wert habe ich auf bequeme Handhabung gelegt, so muss die Fräse nicht umständlich umgebaut oder die Bodenplatte entfernt werden. Einfach in die Führung gestellt und schon kann das Fräsen los gehen.

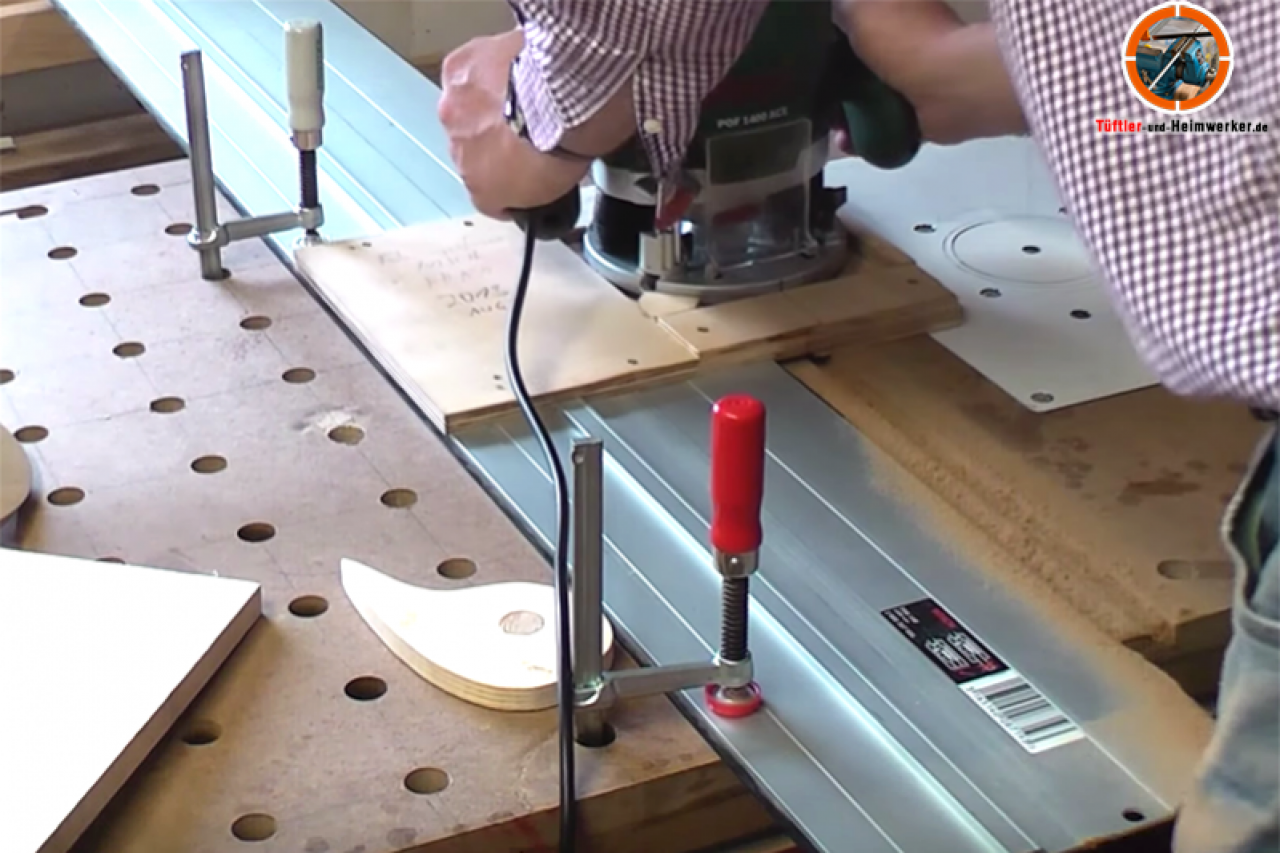

Der Aufbau des Eigenbau Führungsschlitten

Der Aufbau ist im Prinzip ganz einfach. Mit kleinen Sperrholzplatten (Multiplex) habe ich die Führungsnut als auch die Oberfäse umbaut. Ein zusätzliches Brettchen gleicht den Höhenunterschied aus, so dass das Ganze nicht nach rechts abkippen kann. Die Details seht ihr aber alle im Video!

Die wesentlichen Arbeitsschritte in Fotos

Einkaufsliste

Große Bauteileliste gibt es auch bei diesem Projekt nicht! Im Wesentlichen benötigt ihr eine Multiplexplatte, das ist quasi gutes Sperrholz! Am besten nehmt ihr Birke und nicht das billige Pappelholz. Ich habe oft die Erfahrung gemacht dass die Qualität im Baumarkt oft nicht so toll ist, daher bestelle ich hin und wieder Holz bei Ebay.

Empfehlen kann ich z.B. diesen Shop: Ebay-Multiplexplatten*

Video zum Bau

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Käufliche Alternativen zum Eigenbau

Der gebaute Führungsschlitten eignet sich für viele Arbeiten und hat sich bei mir in der Praxis gut bewährt. Dennoch möchte ich einen Nachteil nicht verschweigen, aufgrund der Materialhöhe des Multiplex Holzes geht etwas an Frästiefe verloren. Wenn man also besonders tief fräsen muss, kann es sein dass man die gewünschte Tiefe nicht mehr erreicht. Hier haben dann natürlich dünnere Metallkonstruktionen Vorteile.
Unten habe ich daher einige käufliche Varianten aufgelistet, diese habe ich aber noch nicht getestet!

Preisreduzierung
Bosch Professional Fräszirkel und Führungsschienenadapter (FSN 70 / 140, Zubehör für...
Bosch Professional Fräszirkel und Führungsschienenadapter (FSN 70 / 140, Zubehör für...*
Fräszirkel ermöglicht Fräsen in Kurven; Die Modellnummer finden Sie auf dem Typenschild Ihres Elektrowerkzeugs
71,85 EUR −2,91 EUR 68,94 EUR Amazon Prime
Bosch Accessories Bosch Professional Zubehör 2609200144 Führungsstange 8 x 800 mm,2er Pack
Bosch Accessories Bosch Professional Zubehör 2609200144 Führungsstange 8 x 800 mm,2er Pack*
Produziert unter strengen Kontrollen; Energiequelle: AC/DC; Zubehör für Makita Werkzeug; Energiequelle: Handbetrieben
34,99 EUR Amazon Prime
Preisreduzierung
Bosch Professional 2 Stück Schraubzwingen (Zubehör für Führungsschiene FSN 70 und FSN 140), Rot
Bosch Professional 2 Stück Schraubzwingen (Zubehör für Führungsschiene FSN 70 und FSN 140), Rot*
Passend zu den Führungsschienen FSN70 und FSN140 für Handkreissägen; Exakte gerade Schnitte durch geführtes Sägen auf dem Bosch Führungsschienensystem
46,11 EUR −16,12 EUR 29,99 EUR Amazon Prime
Bosch Professional Systemzubehör-Paket FSN OFA 32 KIT 800 (beinhaltet Führungsschiene mit...
Bosch Professional Systemzubehör-Paket FSN OFA 32 KIT 800 (beinhaltet Führungsschiene mit...*
Multifunktional einsetzbar für verschiedene Fräsund Schneidanwendungen; Präzise Führung und hochwertige Verarbeitung sowie perfekte Kompatibilität
174,90 EUR Amazon Prime

zuletzt aktualisiert.: 22.06.2024 um 02:30 Uhr * Hier werden Partnerlinks bzw. Affiliate genutzt- Wenn Du über eine Affiliate Link ein Produkt kaufst unterstützt Du unsere Seite da wir eine kleine Provision erhalten.



Viel Spaß beim Basteln!
