Solar-Speicher Lithium Eisenphosphat mit 5000 Wh selber bauen

Gefällt dir der Artikel? Dann unterstütze Autoren und teile ihn mit deinen Freunden.

Wer einen Garten oder Balkon hat, hat oft auch eine kleine PV-Anlage um einen kleinen Beitrag an der Energiewende zu leisten oder um einfach Spaß am eigenen Strom zu haben. Wer eine Inselanlage oder eine sogenannte Null-Einspeise PV-Anlage betreibt, braucht auch einen langlebigen Akku der vor allem auch sicher ist. In diesem Beitrag und den unteren Videos erläutere ich Euch wie ich meinen 24V Akku mit 200Ah (ca. 5000 Wh) aus acht LiFePO4 Zellen gebaut habe. LiFePO4, also Lithium-Eisenphosphat Zellen gelten als sehr sicher und langlebig und werden auch von den meisten Anbietern fertiger Solar-Speicher verwendet. Durch einen Eigenbau kann man oft die Kosten mehr als halbieren ohne das das die Qualität leidet.

Warum nutze ich Lithium-Eisenphosphat Zellen ( LiFePO4) für meinen Akku

Wenn man einen Akku mit so großer Kapazität im Haus unterbringt, sollte man auf höchste Sicherheit achten. Akkus arbeiten ja oft unbeaufsichtigt, sie dürfen natürlich keinesfalls einen Brand auslösen wenn sie überlastet werden oder mal was falsch läuft! Zudem sollten die Akkus möglichst wartungsfrei arbeiten und auch nicht gleich bei einem Kurzschluss explodieren! Aus diesem Grund fiel die Wahl auf prismatische Lithium-Eisenphosphat Zellen. Diese Zellen sind zwar auf den ersten Blick teurer als eine AGM oder Blei-GEL Batterie, vergleicht man aber die Haltbarkeit miteinander, so wird man schnell bemerken dass Lithium-Eisenphosphat Zellen am Ende viel günstiger sind !

Prismatische-Lifepo4-Zellen

Langlebige und sicherere LiFePO4-Akkuzellen

Lithium-Eisenphosphat Zellen, auch LiFePO4 Zellen genannt gelten als sehr sicher da sie im Gegensatz zu herkömmlichen Lithium-Akkus sich nicht selbst entzünden können. Der Profi sagt sie können unmöglich „thermisch durchgehen“. Sie können auch nicht explodieren wie man es hin und wieder mal von Lithium-Ionen Akkus in E-Autos oder Smartphones hört. Es gibt Tests wo man sogar mit einem Akkuschrauber Schrauben in LiFePo4 Zellen eingedreht hat, ohne dass es zum Brand oder zur Explosion kam. Macht so etwas trotzdem nie, normale Lithium-Ionen-Zellen würden sofort brennen oder explodieren. LiFePO4 Zellen haben aber nicht nur den Vorteil dass sie sehr sicher sind, sie sind auch haltbarer und erlauben gewöhnlich auch deutlich mehr Zyklen als normale Lithium-Ionen-Akkus und vielfach mehr als bei Blei Batterien. Anders als Lithium-Ionen-Akkus kommt die Zellchemie ohne Kobalt, Nickel und Mangan aus, sind also auch umweltverträglicher. Außerdem sind die Lithium-Eisenphosphat-Batterien aufgrund ihrer speziellen Eigenschaften nur schwer entflammbar. Auch bei intensiver Nutzung weisen sie nur geringe Leistungsverluste und eine besonders lange Lebensdauer auf.
Bei den die hier im Projekt verwendeten LiFePO4 Zellen (Bild rechts) werden etwa 4000 Lade- und Entladezyklen versprochen, das ist ein durchaus typischer Wert. Selbst wenn Ihr einen solchen Akku praktisch jeden Tag komplett leer macht und wieder aufladet, müsste somit der Akku mehr als 10 Jahre halten. Und nach diesen 10 Jahren ist der Akku in der Regel keineswegs kaputt, sondern lediglich die Kapazität ist dann auf etwas unter 80% gesunken. In vielen Bereichen kann man sie also noch viel länger einsetzen.
Vergleicht das mal mit einem herkömmlichem Blei- oder Blei-Gel Akku oder einer AGM-Batterie. Ein Blei-Akku hält oft deutlich weniger als 600 Zyklen aus und bei GEL oder AGM-Batterien sind es oft auch nicht mehr als 800 Zyklen. Nach meiner Erfahrung halten Akkus die auf Blei basieren oft nur 1 bis 2 Jahre durch wenn diese nicht perfekt gepflegt werden. Selbst in USV-Notstromversorgungen ist eine Blei-Gel Batterie in der Regel in 2 Jahren völlig kaputt und muss entsorgt werden, obwohl sie dort oft weniger als 10 Zyklen durchlebt hat. Das habe ich leider selbst schon mehrfach erleben müssen.

Lifepo4-Speicher-bauen-Deckel

Unser fertiger 5000Wh LiFePo4 Speicher

LiFePO4 Zellen sind also hier wesentlich robuster, zudem kann man aus jeder Zelle wesentlich mehr Energie raus ziehen als bei Blei basierenden Akkus. Prismatische LifePo4 Zellen, wie ich sie hier im Projekt nutze, haben eine Ladeschlussspannung von 3,65V. Sie können unbesorgt bis zu 2,5V entladen werden ohne dass sie Schaden nehmen. Besonders angenehm ist dabei dass beim Entladen die Ladekurve sehr flach ist, siehe Bild unten. Das heißt die Spannung fällt also nicht linear ab sondern bleibt über die meiste Zeit zwischen 3,1 und 3,3 Volt. Verwendet man 8 Zellen in Reihe, wie wir es machen, bleibt die Spannung also sie meiste Zeit zwischen 25 und 26,5 Volt, was für fast alle Anwendungen ideal ist.
Aufpassen muss man bei LiFePO4 Zellen lediglich dass diese nicht überladen oder zu weit entladen werden, dies würde die Zellen beschädigen oder zerstören. Dies werde ich aber bei diesem Akku-Projekt vermeiden indem ich ein sogenanntes BMS in den Akku mit einbaue.

Ladekurve Entladekurve LiFePO4 Akku mit 24 Volt 200Ah

Dies ist eine kleine Schaltung die automatisch Lade- und Entladestrom sowie Temperatur überwacht und bei Überladung, zu hoher Entladung oder auch Überlastung automatisch den Akku abschaltet. Ich verwende dazu das fertige Daly Smart BMS*, das in den Akku eingebaut wird. Bei diesem BMS kann man alle Einstellungen bequem per Smartphone einstellen. Von außen kann man unseren Akku somit nach dem Bau kaum noch beschädigen oder falsch behandeln, man braucht daher auch keine teuren Laderegler. Mehrere zusätzliche Sicherungen erhöhen zusätzlich die Sicherheit, das zeige ich Euch aber alles in den unteren Videos und Skizzen.

Warum nutzt man dann in E-Autos Lithium-Akkus wenn doch LiFePO4 Akkus viel sicherer sind

Die Antwort ist einfach, LiFePO4 Akkus haben eine nicht ganz so große Energiedichte wie Lithium-Akkus. Also um die gleiche Kapazität wie ein Lithium-Akku im E-Auto aufbringen zu können, müssten LiFePO4 Akkus einfach etwas größer und somit auch schwerer sein. Und ein höheres Gewicht ist bei E-Autos natürlich ungünstig, das wiederum kostet Energie beim Antrieb. Aus diesem Grunde nutzen eigentlich fast alle Hersteller die kompakteren Lithium Ionen Akkus. PV-Solaranlage-Solarmodule-PV-Module-Inselanlage-Steckerfertige-AnlageDieser Nachteil ist in Anwendungen als Speicher im Garten oder Haus an einer Solaranlage jedoch unbedeutend, da der Akku ja nicht bewegt werden muss. Hier steht der Akku ja fest auf dem Boden oder irgend wo im Regal, da stört uns das höhere Gewicht nicht.
Zudem ist eine LiFePo4 Batterie immer noch erheblich kompakter und leichter als eine Blei-Batterie, das darf man nicht vergessen. Es gibt inzwischen sogar einen Autohersteller der sich jetzt doch entschlossen hat in dem neuen Elektroauto Sion, das in zwei Jahren auf den Markt kommen soll, ein LiFePO4 Akku zu verbauen. Aus Gründen der Sicherheit aber auch aus Umweltgesichtspunkten hat das kürzlich Sonomotors bekannt gegeben (siehe hier).



Achtung Gefahren: Eigenbau ist nichts für Strom-Laien und Kinder

Warnung-Gefahr-FeuerObwohl wie geschildert Lithium-Eisenphosphat Zellen sehr sicher betrieben werden können muss ich an dieser Stelle eine Warnung aussprechen. Der Bau eines Akkus ist immer auch sehr gefährlich, insbesondere wenn man Fehler macht. Versteht diesen Artikel bitte nicht als Anleitung für den Bau. Da es sehr gefährlich sein kann einen Akku aus Zellen selbst zu bauen, kann ich die Nachahmung niemanden empfehlen, der in der Materie nicht voll drin steckt . Ich kann keine Haftung übernehmen wenn Euch oder anderen dabei was passiert oder Ihr etwas zerstört. Ich zeige Euch nur wie ich es gebaut habe. Falls Ihr etwas ähnliches baut, dann handelt Ihr auf eigene Gefahr und solltet wirklich wissen was Ihr tut! Wer das ohmsche Gesetz nicht gut kennt, der sollte den Eigenbau lieber unterlassen und vielleicht lieber zu fertigen LiFePo4 Akkus* greifen.

Lifepo4-Batterie-bauen-diy-Strom-Lichtbogen-gesichtsschutz

Gesichtsschutz ist Pflicht

Wir arbeiten hier zwar mit niedrigen Spannungen, einen Stromschlag braucht man somit eigentlich nicht zu befürchten, jedoch arbeiten wir mit extrem hohen Strömen. Jede Akku-Zelle hat 200Ah und kann im Falle eines versehentlichen Kurzschlusses einen vielfach höheren Strom abgeben. Es ist durchaus denkbar dass bei einem Kurzschluss 600A und mehr fließen. Teilweise schalten wir die Zellen zum Ausgleich und zum Aufladen sogar parallel, wodurch sich noch ca. 8 mal so hohe Ströme bei einem Kurzschluss ergeben würden. Solch hohen Ströme lassen beispielsweise ein dickes 6 oder 10 mm² Kabel  in Bruchteilen einer Sekunde schmelzen und verglühen. Ich glaube viele können sich diese Kraft kaum vorstellen wenn man sie noch nicht gesehen hat. Das Verglühen von Kabeln und Drähten wiederum kann zu starken Verbrennungen und auch Bränden führen.  Flüssige Metallspritzer können an Händen, Gesicht oder Augen Verletzungen hervorrufen oder es können gefährliche Lichtbögen und Dampfe entstehen.  Ein Kurzschluss führt auch zum Verkleben von Kabeln und Metallgegenständen, so dass man den Kurzschluss oft nicht mehr so leicht stoppen kann. Dadurch wiederum  können Zellen überlastet und giftige Gase ausgeblasen werden . Also es gibt schon ernste Gefahren die man nicht verharmlosen darf!  Ein Kurzschluss oder ein Verpolen von Kabeln muss unter allen Umständen verhindert werden. In bin manchmal sehr erschrocken wie das in einigen Youtube-Videos verharmlost wird. Ihr solltet daher vorher gut über Strom und Sicherheitsvorschrift informiert sein und unbedingt sehr sorgfältig und ruhig an dem Akku arbeiten.

Werkzeug-isolieren-beim-Lifepo4-Akku-Bau

Wenn Ihr ähnliches baut, solltet Ihr jeden Schritt vorher dreimal überdenken bevor Ihr ihn macht! Arbeitet nur mit Werkzeug das ihr mit Isolierband oder Schrumpfschlauch überzogen habt. Es muss unbedingt vermieden werden dass ein Abrutschen oder das Herabfallen eines Schraubenschlüssels einen Kurzschluss verursachen kann. Tragt auf jeden Fall dennoch einen Gesichtsschutz (sowas wie dies*), um Euer Gesicht vor Funken, Lichtbögen, Metallspritzern zu schützen. Feuersichere Handschuhe wären ebenfalls gut, wenn es die Arbeiten zulassen.  Isoliert alle Batteriepole und Flächen mit Potential mit Isolierband. Lasst nur die Stellen frei an denen Ihr gerade arbeitet. Deckt Stellen an denen Ihr nicht aktuell ran müsst zusätzlich nochmal sicher ab. Legt nichts auf den Zellen ab was da nicht hin gehört und achtet darauf dass nichts auf die Zellen fallen kann.

24V Lithium-Eisenphosphat Akku bauen – Schrittweise im Video beschrieben

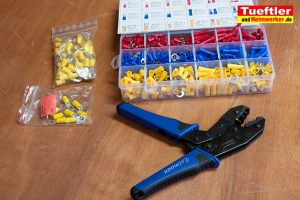

Crimpzange-Kabelschuhe-6-50mmIch habe den den Bau meines 24V Eisenphosphat Akkus einfach mal mit gefilmt und daraus dann mehrere Teile zusammengeschnitten. Ich zeige Euch in den unteren Videos (Teil1, Teil2, Teil3 ,Teil4) also sehr ausführlich wie ich mein Akku gebaut und in Betrieb genommen habe. Auf eine weitere Schritt für Schritt-Anleitung hier im Beitrag verzichte ich daher. In diesem Beitrag möchte ich Euch nur einige ergänzende Informationen geben, So findet Ihr unten noch ein paar Skizzen und Fotos wo Ihr verschiedene Maße besser ablesen könnt als im Video. Zudem habe Ich Euch unten noch einmal genau aufgelistet was für Material ich für den Bau verwendet und gekauft habe. Ich verlinke Euch auch alle Bezugsquellen, falls doch jemand etwas ähnliches bauen will. Zudem liste ich Euch noch mal auf welche Werkzeuge, Mess- und Ladegeräte ich verwendet habe. Zum Teil braucht man beispielsweise bestimmte Crimpzangen um die dicken Leitungen alle anschließen zu können, alle diese Bezugsquellen findet Ihr ebenfalls unten in dem Beitrag. Die acht Akku-Zellen habe ich übrigens über AliExpress bezogen. Ich habe etwas über 1000 Euro für alle acht Zellen bezahlt und habe dies innerhalb von 5 Tagen Zoll- und Versandkostenfrei geliefert bekommen! Inzwischen bekommt man sie aber auch über BLS-Shop* direkt , am besten mal Preise mit  BLS AliExpress* Angebot vergleichen.



Ich war sehr zufrieden mit dem Lieferanten, die Zellen waren super verpackt und Ladezustand und Kapazität ist völlig korrekt. Ich kann diesen Anbieter BLS (AliExpress* oder Direkt Shop*) also durchaus empfehlen. Es gibt noch günstigere Anbieter wenn man aus China liefern lässt, aber das dauert dann halt viele Wochen und zudem haben die oft kein CE-Zeichen, nicht immer kann man daher sicher sein dass man von allen Anbietern 1A Ware bekommt. Daher hab ich lieber ein paar Euro mehr bezahlt, die Zellen sind immer noch viel günstiger als bei vergleichbaren deutschen Angeboten. Schrauben und genügend verzinnte Kupferverbinder  werden bereits mitgeliefert. Es gibt inzwischen auch bei Amazon* einige interessante Angebote von LiFePo4 Akkus, die scheinen auch gut zu sein und werden wohl oft auch aus Deutschland geliefert. Hinter der Marke ninthcit steckt übrigens der gleiche Händler BLS. Die Qualität dürfte somit die gleiche sein. Ansonsten habe ich inzwischen noch weitere gute Anbieter auf meiner Akku-Solar Einkaufsliste verlinkt, diese Empfehlungsliste aktualisiere ich besonders oft!

zuletzt aktualisiert.: 2024-12-11 at 07:36 * Hier werden Partnerlinks bzw. Affiliate genutzt- Wenn Du über eine Affiliate Link ein Produkt kaufst unterstützt Du unsere Seite da wir eine kleine Provision erhalten.



Lifepo4-Zellen-verbinden-und-Abstandshalter

Mit einer GFK Platte isoliere ich die Zellen zusätzlich voneinander

Günstiger Sinus Wechselrichter 24V nach 230V 1500W TestIch nutze meinen Eigenbau Akku übrigens vorwiegend für eine kleine Solar-Inselanlage mit etwa 800W Peak, welche ich neben einem sogenannten Balkonkraftwerk mit 1000W Peak betreibe. Für meine Inselanlage nutze ich acht 100W Module (siehe hier*) wobei immer 4 mit einem 20A Diodenstecker* parallel geschaltet sind, das hat sich bei mir seit Jahren bewährt. Die Inselanlage nutze ich vorwiegend für Experimente und Tests von Wechselrichtern und anderen Dingen, aber auch für Notstrom. Falls mal der Strom komplett ausfällt, kann ich über einen 24V / 230V – Wechselrichter damit 230V generieren und wichtige Dinge wie Regenwasser-Pumpe für Toilettenspülung und anderes zu versorgen.
Dazu verwende ich übrigens den 1500W Wechselrichter von Swipower / AliExPress* / Ebay* (Bilder rechts und  unten) , welcher 230V mit echter Sinuskurve generiert und zugleich recht preiswert ist. Viele andere Wechselrichter in dieser Preislage generieren nur Rechteckspannung oder leicht angenäherte Sinus-Spannung, solche Wechselrichter wären nicht für alle Geräte geeignet. Insbesondere elektronische Geräte wie Computer, Radio usw. brauchen eine reine Sinus Spannung wie sie rechts im Bild sichtbar ist.. Dieser kleinen Wechselrichter würde ich allerdings nicht mit mehr als 1000W belasten, darüber kommt er schnell an seine Grenzen und schaltet er ab. Wer mehr Leistung braucht, sollte sich den FCHAO-Wechselrichter holen, der bietet mehr Power, besseres Display und besseren Kurzschlussschutz, den bekommt ihr über AliExpress*, ein Test findet ihr hier.

Überschüssigen Strom speise ich über anderen Wechselrichter Sun 1000 (siehe AliExpress* oder Amazon*)  mit externem NA-Schutz gemäß VDE-AR-N 4105) per Null-Einspeisung  nur in das eigenen Hausnetz (hier Nulleispeisung kurz erläutert). Also ich verkaufe oder verschenke keinen Strom an das öffentliche Netz. Die neueren Versionen von Sun1000* erfüllen ja meines Wissens die VDE-AR-N 4105 Richtlinie, brauchen somit wohl keinen externen NA-Schutz mehr.
Meine Solaranlage  ist so gebaut und abgesichert, dass eigentlich nie länger ein höherer Strom als 50A in oder aus dem Akku fließen, die meiste Zeit sogar unter 30A. Das reicht für mich völlig aus um meine Sonnenenergie zu 100% selbst zu nutzen ohne etwas zu verschenken, natürlich kann man viel höhere Ströme aus diesem Akku ziehen wenn man das Ganze anders absichert und entsprechend dicke Anschlusskabel nutzt. Getestet habe ich meinen Eigenbau Akku mit einer längeren Dauerbelastung von bis zu 90A, dazu habe ich Föhn und Heizlüfter an den Wechselrichter angeschlossen und vorübergehend eine andere Absicherung genutzt. Im inneren des Akku Gehäuses ist bei diesem Test nach einer Stunde höchstens um 1,7Grad wärmer geworden, von 21 auf 22,7 Grad. Es erwärmte sich in erster Linie das BMS und mein 16mm² Anschlusskabel ein wenig, ansonsten blieb alles kalt.

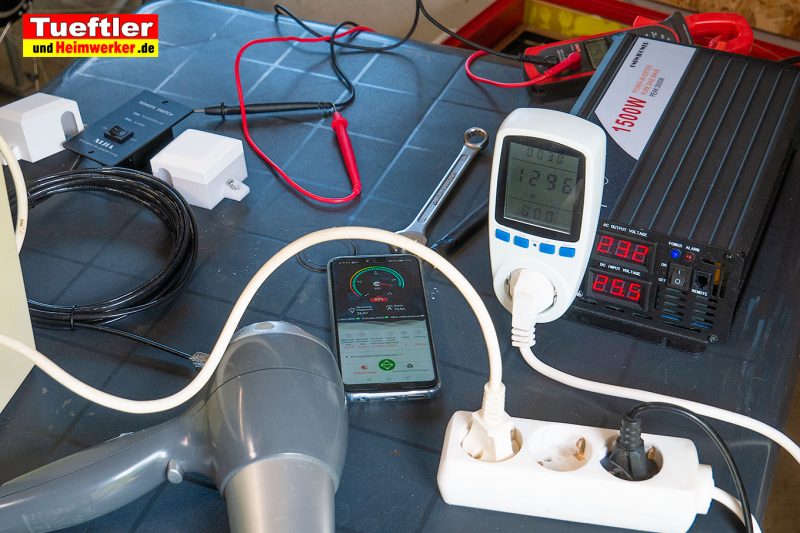

Reiner-Sinus-Wechselrichter-24V-nach-230V-1500W-Belastungstest

Ich habe somit noch genügend Reserven um die die Solaranlage zu vergrößern. Abgesichert ist daher mein Akku derzeit mit einer 80A Mega-Schmelzsicherung für den Notfall. Ein zusätzlicher DC-Automat* dient als Ausschalter, diesen habe ich anfangs auf 63A ausgelegt. Es hat sich aber herausgestellt das dieser nicht nur sehr warm wird wenn längere Zeit 40 oder 50A fließen, nein er geht sogar kaputt. Daher habe ich diesen durch eine 125A Version ersetzt, diese wird zwar bei 50A immer noch etwas warm, geht aber nicht mehr kaputt. Alternative kann man natürlich auch einen Hochstrom-Schalter* nehmen, da ja der Schutz durch die Schmelzsicherungen gewährleistet ist. Zudem wird ja wie bereits erwähnt ein Daly BMS* eingebaut. Hier kann ich per Smartphone-App (per Bluetooth) auch noch mal viele wichtige Begrenzungen vorgeben. Das BMS habe ich derzeit auf 50A Begrenzung eingestellt, maximal wären 100A möglich. Und zu guter Letzt sitzt auch noch mal eine 100A-Schmelzsicherung hinter dem BMS. Also mein Akku ist viermal abgesichert, der ein oder andere wird jetzt sicher sagen das ist völlig übertrieben. Da hat er auch sicher recht, dennoch wollte ich in Bezug auf Sicherheit keine vermeidbaren Risiken eingehen, eine oder zwei Sicherungen mehr schaden auf jeden Fall nicht.

Grundsätzlicher Aufbau meines 24V LiFePO4 Akkus

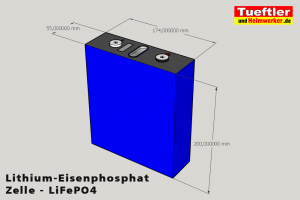

Lithium-Eisenphosphat--LiFePO4-Akku-bauen-Skizze-200A-24V-KisteObwohl ich weiß dass LiFePO4 Akkus sehr sicher sind und gewöhnlich nicht brennen können, bin ich beim Bau dieses Akkus auf Nummer sicher gegangen und habe trotzdem soweit wie möglich nur schwer entflammbare Materialen verwendet. Ich habe mich dazu entschieden meinen Akku komplett in einer geschlossenen  Metallkiste unterzubringen. Da ich mir nicht de Arbeit machen wollte die Metallkiste auch noch zusammenzuschweißen, habe ich eine passende gesucht und hier bei Amazon* gefunden. Ideal ist hier eine 35L Metall-Stapelbox* die es in mehreren Farben gibt. Ich fand rot sehr passend! In Sketchup hab ich mir dann eine Skizze der Kiste gemacht und den Zusammenbau geplant. Wer sich mit dem  CAD-Programm Sketchup auskennt, für den habe ich unten die Konstruktionszeichnung kostenlos als Download bereitgestellt.
Da laut Hersteller prismatische Akku Zellen möglichst etwas in gepresstem Zustand verbaut werden sollten, um auf Dauer eine Verformung zu verhindern, habe ich für jeweils 4 Zellen noch mal einen Rahmen aus Siebdruckplatten gebaut. Siebdruckplatten sind zwar brennbar aber doch schon recht schwer entflammbar. Viele Wohnmobil-Besitzer haben damit schon oft LiFePO4-Akkus gebaut und gute Erfahrung gesammelt. Ich habe also zwei 12V Blöcke gebaut und diese dann beide in die Metallbox eingesetzt und über eine 25mm² Brücke zu einem 24V Akku verbunden.

Download PDF und Sketchup  Zeichnung
Vor dem Laden in Sketchup das ZIP-File entpacken!

In der Metallbox war auch noch genug Platz um das BMS und die drei geschilderten Sicherungen unterzubringen.
Lifepo4-Akku-Buchsen-oder-VerschraubungenDie Ausgänge meines Akkus habe ich dann per 16mm² Kabel durch Kabelverschraubungen (PG11*) als Kabel mit Kabelschuhen nach außen geführt. So kann ich den Akku sehr flott an meinen Wechselrichter oder PV-Solaranlage anschließen. Alternativ kann man natürlich auch Buchsen in die Metallbox einsetzen, wo man das Kabel dann von außen anschraubt. Ich empfehle dann recht stabile 200A Buchsen, sowas gibt es hier bei AliExpress*. Beides erfordert übrigens 18mm Löcher, die man sehr leicht mit einem Stufenboher* oder Blechlocher* machen kann, sieht man ja im Video.
Als Deckel habe ich für meine Metallkiste ebenfalls eine Siebdruckplatte verwendet, die ganzen Maße findet Ihr ja unten in der Tabelle. Da ich nicht wusste wie warm der Akku im normalen Betrieb wird, habe ich oben noch mal zwei Lüftungsgitter eingebaut. Eine gute Belüftung verhindert auch dass sich Kondenswasser bildet. Dennoch habe ich auf der Unterseite der Box sicherheitshalber in allen Ecken kleine 2mm Löcher angebracht damit eventuelles Kondenswasser gleich ablaufen kann.
Zudem habe ich die Unterseite des Deckels wie auch Seiten der Box mit schwer entflammbaren GFK beklebt. In der Praxis waren die Betriebstemperaturen vom Akku aber dann völlig unproblematisch, die Temperatur schwankte immer zwischen 18 und 22 Grad selbst an heißen Sommertagen wo es draußen über 30°C war und beim Akku den halben Tag  30A flossen! Spürbar erwärmt hat sich in meinem normalen Dauerbetrieb somit gar nichts!
Die Temperatur des Akkus wird von einem Temperatursensor des BMS und von einem Temperatursensor meines Ladereglers EPEVER XTRA XDS2 XTRA4415N (Amazon* / AliExpress*) überwacht.

Die folgende Skizze zeigt den grundsätzlichen Aufbau, die notwendigen Brücken und die Verkabelung. Hier sind nur die Sicherungen und BMS Verkabelung noch nicht komplett eingezeichnet.

Lithium-Eisenphosphat-LiFePO4-Akku-bauen-Skizze-Verkabelung-BMS

Die Sicherungen habe ich oben auf einem kleinen mittleren Brett angeschraubt. So hat man sofort alles im Blick wenn man den Deckel abnimmt. Man kommt auch an alle Zellen und deren Anschlüsse gut heran ohne erst etwas abschrauben zu müssen. So kann man den sicheren Kontakt jederzeit leicht kontrollieren. In der unteren Abbildung seht Ihr wie es am Ende verkabelt mit den Sicherungen aussieht. Hier müssen lediglich noch die beiden Kabel angeschlossen werden welche die Spannung nach außen leiten. Die dritte mittlere Verschraubung dient dem Kabel für den Temperatursensor des Ladereglers*.

Lifepo4-Speicher-bauen-und-vierfach-absichern



Noch ein paar Fotos vom LiFePO4 Akku Zusammenbau


Videos welche den Aufbau des LiFePO4 Akkus genauer zeigen

Hier findet ihr nun die Videos die den Aufbau genauer zeigen. Diese Videos werden derzeit noch ergänzt. Wenn Du nichts verpassen willst, abonniere am besten meinen Youtube Kanal und klick dort Glocke an. Du bekommt dann Nachricht wenn neues Video (neuer Teil) online ist. Das ist natürlich kostenlos.Tueftler Youtube Video anschauen


Noch ein paar Worte zur Einstellung des Daly Smart BMS

Daly-BMS-100A-Version-LieferumfangDas Daly Smart BMS* wird mit englischer Kurzanleitung geliefert. Der Anschluss wird dort in einer Skizze gut beschrieben. Im Grunde wird nur das blaue Kabel mit dem Minuspol der Batterie verbunden. Das schwarze Kabel ist dann Euer neuer Minuspol den Ihr aus der Batterie führt. Das BMS überwacht aber auch jede einzelne Zellenspannung und gleicht die Zellenspannung immer aus. Daher gibt es einen Stecker mit 8 Drähten. Hier muss jeder Draht an den Pluspol einer Zelle, auch die Reihenfolge darf nicht verwechselt werden, aber das könnt Ihr sehr gut in der mitgelieferten Skizze (Bild unten) ersehen. Oft sind die Kabel am Stecker etwas kurz, ich habe sie daher erst mal alle etwas verlängert! Das kann man bedenkenlos machen, weil über diese Kabel nur minimale Ströme fließen reicht 0,75mm² Kabel völlig aus. Erst wenn alle Drähte mit den Pluspolen der Zellen verbunden sind, wird der Stecker in das BMS eingesteckt.
Danach müsst Ihr nur noch den mitgelieferte Temperatursensor und das mitgelieferte Bluetooth-Modul anstecken.

Daly-BMS-100A-Anschluss

Dann könnt Ihr die kostenlose Smart BMS App im Playstore herunterladen und aufrufen. Wenn Euer BMS gefunden wird, wird es gleich eingeblendet, Ihr müsst nur die Bluetooth-Kennung anklicken. Wenn länger kein Strom fließt, schaltet sich übrigens das Bluetooth-Modul ab, dann erscheint keine Kennung. In diesem Fall müsst Ihr eure Batterie entweder kurz laden oder ein Verbraucher anschließen. Dadurch schaltet sich das  Bluetooth-Modul wieder ein. Die App ist an sich sehr gut, ich nutze diese sehr gerne um Akkustand und Stromfluss abzurufen, leider sind einige deutsche Übersetzungen völlig misslungen. Wenn Ihr also etwas nicht versteht, dann hilft es das Smartphone auf Englisch umzuschalten. Wenn ihr die App dann aufruft, dann ist die englische Übersetzung schon viel besser verständlich. Beim ersten Start ist es schon wichtig dass Ihr alles richtig konfiguriert, Ihr müsste eine ganze Reihe von Einstellungen vorgeben, im oberen Video habe ich das schon genauer gezeigt. Unten haben ich Euch mal Screenshots aller meiner Einstellungen für mein 24V Akku  aufgelistet. Diese Einstellungen haben sich als günstig erwiesen um den Akku optimal zu schützen. Im BMS gibt man möglichst die Extremwerte an, in der Praxis schaltet ein Laderegler bei dem ihr auch Werte angeben könnt immer schon früher als das BMS ab. Umgekehrt sollte es nie sein!

Beachtet dass die Kapazitätsanzeige bei der ersten Inbetriebnahme noch nicht sehr genau ist. Genau wird sie erst wenn ein Lade- oder Endladezyklus durchlaufen ist, dann rechnet das BMS nämlich mit und kann die Kapazität anhand der geflossenen Stromstärke berechnen, das ist dann recht genau! Es macht also durchaus Sinn die App hin und wieder zum Überwachen des Akkus zu nutzen, da dessen Angaben viel genauer sind als die Angaben des Ladereglers. Lediglich die aktuelle fließende Stromstärke wird in der App nicht sonderlich genau angezeigt, vermutlich weil die App immer versucht einen Mittelwert über mehrere Sekunden zu bilden. Aber damit kann man leben.

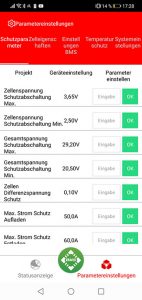

Daly BMS Einstellungen

Hier noch mal meine üblichen Einstellungen beim Daly BMS Einstellungen bei selbst gebauten 12 oder 24 LiFePo4 Akkus. Je nach Anwendung kann man hier natürlich immer etwas abweichen. Die Einstellungen sollten sich mit den Laderegler Einstellungen vertragen. Das heißt im normalen Betrieb sollten diese Grenzwerte nie erreicht werden. Die eingestellte Stromstärke sollten auch die Sicherungen und  das verwendete Kabel berücksichtigen, ansonsten erst mal kleinere Werte einstellen. Man kann die Werte ja jederzeit wieder ändern.

12V LiFePo4 Akku24V LiFePo4 Akku
Zellen Schutzabschaltung Max.3,653,65
Zellen Schutzabschaltung Min.2,52,5
Gesamtspannung Schutzabschaltung Max.14,4 (Max. 14,6)28,8 (Max 29,2)
Gesamtspannung Schutzabschaltung Min.10,521
Zellen Differenzspannungsschutz0,20,2
Max. Ladestrom65A65A
Max. Entladestrom70A70A
Art der BatterieLiFePo4LiFePo4
Nennkapazität280A (je nach Akku Kapazität)200A(je nach Akku Kapazität)
Zellen Referenzspannung3,23,2
Wartezeit bis Standby3600 S3600 S
SOC100100
Start Balance3,13,1
Ausgeglichene Differenzspannung0,020,02
Anzahl Boards 11
Zellenanzahl Board 148
Board 1 Temperaturnummer11
Ladeschutz ab Temperatur4545
Ladeschutz unter Temperatur00
Entladen Temperaturschutz ab Temperatur5050
Entladen Temperaturschutz unter Temperatur00
MOS Temperaturschutz4747



Bezugsquellen für die verwendeten Teile

AnzahlArt / HinweisMaßeBezugsquellen Link
200 Ah Lithium Eisenphosphat Zelle8für 24 V Speicher174x54x207mmBLS (verteibt auch unter Markennamen Ninthcit bei AliExpress* Werden auch aus Deutschland oder Polen geliefert.
Ähnliche Akku-Zellen Angebote gibt es vom gleichen Anbieter auch hier bei Amazon*
Ein weitere Anbieter die gute Zellen liefern findest Du hier im Artikel:
Welche LiFePO4 Zellen kaufen?
Beachtet das Zellen mit anderen Kapzitätswerten als 200Ah auch andere Maße haben!
Daly Smart BMS1Schützt Akku vor Überladung / Entladung / Kurzschluss und mehr8S Version mit Bluetooth / 100A VarianteAliExpress*
NTC Temperatur Sensor für Daly Smart BMS1Oft auch bereits beim Lieferumfang des Daly Smart BMS schon dabeiAliExpress*
DC-Sicherungsautomat 40A Typ B1Absicherung von LadereglerAliExpress*
DC-Sicherungsautomat 125A Typ B 1P1Als Schalter in Akku-Kiste AliExpress*
DC-Sicherungsautomat 40A Typ C 2P1Zur Absicherung von Wechselrichtern die hohen Einschaltstrom nutzen (träge Typ C)AliExpress*
Mega-Sicherungshalter1als HauptsicherungAmazon*
80A Mega-Sicherung180AAmazon*
MIDI Sicherungshalter 1als Zusatzsicherung nach BMSEbay*
100A MIDI Sicherung1100AEbay*
Siebdruckplatte 21mm4für Akku Innengehäuse176x220 mm Stärke 21mmGünstig hier bei Bei Ebay* oder Baumarkt
Siebdruckplatte 12mm4für Akku Innengehäuse276x232 mm Stärke 12mmGünstig hier bei Bei Ebay* oder Baumarkt
Siebdruckplatte 12mm2für Akku Innengehäuse176x276 mm Stärke 12mmGünstig hier bei Bei Ebay* oder Baumarkt
Siebdruckplatte 12mm1für Akku Innengehäuse276x161 mm Stärke 12mmGünstig hier bei Bei Ebay* oder Baumarkt
Siebdruckplatte 12mm1für Akku Deckel450x302 mm Stärke 12mmGünstig hier bei Bei Ebay* oder Baumarkt
Fix Epoxidharz1Für Versiegelung der SchnittkantenAmazon
D4 PU Holzleim1Klebt auch glatte SiebdruckplattenAmazon*
Metallkiste (gibt es in mehreren Farben)1Metall Stapelbox 35L als Außengehäuse für 24V AkkuInnen 280x430 Höhe 285Amazon*
GFK Platten FR44zum Auskleiden der Innenwände der Metallkiste500x300x1mmEbay* oder hier suchen*
GFK Platten FR410als isolierung zwischen Akkuzellen428x175x1,4mmEbay* oder hier suchen*
Batterie Kabel Schwarz 16mm²z.B. als Akku Anschlusskabelje nach BedarfAmazon*
Batterie Kabel Rot 16mm²z.B. als Akku Anschlusskabelje nach BedarfAmazon*
Batterie Kabel Schwarz 25mm²z.B. als Akku Anschlusskabel und Zell Verbindungenje nach BedarfAmazon*
Batterie Kabel Rot 25mm²z.B. als Akku Anschlusskabel und Zell Verbindungenje nach BedarfAmazon*
Kabelschuhe 25mm² mit 6mm Loch4passend für obige Akku ZellenAmazon*
Kabelschuhe Set1Amazon*
Aderendhülsen 10, 16 oder 25 mm²je nach BedarfAmazon*
Aderendhülsen 16mm² isoliertje nach BedarfEbay*
Kabelverschraubung mit Gegenmutter PG113Ebay*
Einbau Buchsen2Alternative zu den KabelschrschraubungenAliExpress*
Lüftungsgitter / Abluftgitter 2zur Belüftung der Akku-KisteEbay*
Ladereglers EPEVER XTRA XDS2 XTRA4415N1Guter günstiger Laderegler für Solarpanel-Stringje nach PV-Anlage dimensionierenAliExpress* oder Amazon*
Alternative: MakeSkyBlue 60A Laderegler1Guter günstiger Laderegler für Solarpanel-Stringje nach PV-Anlage dimensionierenAmazon*
Ebay*
1500W Insel Wechselrichter1Günstiger Inselwechselrichter mit reinem Sinus. Diesen kann ich allerdings nur bis max. 1000W wirklich empfehlen.Ebay* oder AliExpress*
Alternative 3000W Wechselrichter1Besonders empfehlenswerter Inselwechselrichter mit reinem Sinus, übersichtlichen Display und Leistungsreserven, zudem noch recht preiswert.AliExpress*

Griffe für Akku-Deckel2Baumarkt oder per 3D-Drucker selbst drucken (Vorlage hier))



Verwendete Werkzeuge / Messgeräte etc. und deren Bezugsquelle

Video zeigt wie prismatische LiFePO4 Zellen hergestellt werden

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden



IchPV-Solarmodule-DIY-Balkonkraftwerk-oder-Inselanlage hoffe der Beitrag konnte Euch ein wenig inspirieren auch etwas in Sachen Solarenergie zu machen. Es muss ja nicht immer eine große Dachanlage sein. Ehrlich gesagt macht eine etwas kleinere wo man noch alles selber machen kann oft viel mehr Spaß. Inselanlagen mit Akku sind genehmigungsfrei zu betreiben. Möchtet Ihr in erster Linie aber nur Strom einsparen, dann empfehle ich Euch mit einem sogenannten „Balkonkraftwerk“  zu beginnen, hier wird der Strom direkt ins eigene Hausnetz eingespeist. Anlagen bis zu 600W Wechselrichterleistung können durch ein einfaches Formblatt sehr einfach bei eurem Netzbetreiber angemeldet werden. Die Solarleistung ist  dabei nicht auf 600W beschränkt, Ihr könnt also durchaus auch 4 oder 6 PV-Module mit vielleicht insgesamt 1000W anschließen. Lediglich der Wechselrichter muss auf 600W begrenzt sein ansonsten darf es nämlich nur ein Solarteur oder Elektrobetrieb anschließen und anmelden. Ich weiß natürlich auch das wohl die wenigsten Ihr kleine Solaranlage wirklich anmelden, das muss aber jeder selbst wissen, Vorschrift ist es eigentlich. Diese sind auf jeden Fall leichter anzumelden als man so allgemein denkt!

Sogenannte „Balkonkraftwerke“ oder auch genannt „Steckerfertige PV-Anlagen“ mit 600W Begrenzung können ganz einfach in eine Hausteckdose eingesteckt werden, also so einfach wie ein Staubsauger! Lediglich einige Stromanbieter wünschen eine spezielle Wieland Steckdose*, die aber auch schnell vom Elektriker montiert werden kann. Balkon Solaranlagen sind derzeit unheimlich beliebt  und bereits zu hunderttausenden im Einsatz, Ihr könnt verschiedene Sets z.B. bequem per Amazon* oder Anker* bestellen, siehe unten. APSystems 600W YC600 Mikrowechselrichter mit VDE4105Alternativ kann man sich auch einfach einen kompakten Mikrowechselrichter und daran Solarpanels nach eigenen Vorstellungen (maximal zwei mit jeweils bis zu 365W) und Größe anschließen, am beliebtesten ist hier der Hoymiles-HM-600 * oder  APSystems 600W YC600 * Mikrowechselrichter, welche auch in zahlreichen Balkon Solaranlagen genutzt werden. Diese können durch Steckerwechsel direkt in eine Schuko-Steckdose * oder Wieland Steckdose* eingesteckt werden und erfüllt alle in Deutschland geforderten VDE Richtlinien.Notfalls kann man sich auch mit einem Wieland-Schuko-Adapter* behelfen.  Eine passende Halterung oder Ständer kann man sich mit etwas Geschick leicht aus Baumarkt Alu-Profilen bauen. So kommt  die eigene Solaranlage sehr günstig und hat sich heute oft schon in 3 bis 5 Jahren rentiert!

Sehr beliebt  sind seit einige Zeit die  Anker Solix Bakonkraftwerke,  gibt es natürlich auch noch günstiger Sets die durchaus auch gut sind:

Neben dem Formblatt des Netzbetreibers ist dann nur noch eine Eintragung ins Marktstammdatenregister nötig, auch das könnt und dürft Ihr selbst machen. Auf das Thema Balkonkraftwerke gehe ich aber noch aber im Artikel Balkonkraft-Tutorial noch ausführlicher ein, dort findet ihr auch ein vorbereitetes Anmeldeformular was ihr nutzen könnt.
Ich würde Euch empfehlen min. 1000W an einem zentralem 600W Wechselrichter zu nutzen, denn ansonsten werdet Ihr in der Praxis selten die 600W erreichen. Die angegebene Wechselrichterleistung sind ja nur Spitzenwerte die nur an besten Tagen und bei besten Umgebungsbedingungen entstehen, wenn Ihr Module mit insgesamt 1000W dran habt dann kommt ihr viel öfters an diese 600W Leistung heran und spart mehr Stromkosten ein. Ihr könnt dann auch im Winter deutlich mehr Strom generieren.  Man kann auch erst mal mit einem 600W Balkonsolaranlage einsteigen und später einfach noch ein oder zwei 300W Module in Reihe oder parallel schalten. Die meisten zentralen Wechselrichter erlauben mehr als zwei Module, Ihr müsst nur die zulässige Eingangsspannung einhalten. Bei zwei Modulen in Reihe sind es oft ca. 70 Volt, bei vier Modulen dann halt 140V. Im letzteren Fall dürft Ihr allerdings die Kabel-Kontakte nirgends beim Zusammenbau berühren, 140V sind bereits lebensgefährlich.
Die Anmeldung einer Balkon-Solaranlage hat auch den Vorteils dass Ihr oft kostenlos einen Zweirichtungszähler eingebaut bekommt, selten wird heute noch ein einfacher Zähler mit Rücklaufsperre verbaut. Es ist dann auch nicht schlimm wenn Ihr an einigen Tagen mehr Strom erzeugt als ihr aktuell verbraucht, überschüssiger Strom wird automatisch ins Netz geleitet. Diesen verschenkt Ihr also bei einer 600W Anlage quasi an den Netzbetreiber. In der Praxis ist das aber weniger schlimm, da Ihr nur an wenigen Tagen im Jahr einen deutlichen Überschuss haben solltet, im Winter kommt das beispielsweise fast nie vor.
Solltet Ihr noch Fragen haben, hinterlasst diese unten als Kommentar oder in meinem Youtube-Kanal, ich versuche es gern zu beantworten. Habt Ihr Kanal noch nicht abonniert, so könnt ihr diesen gerne kostenlos hier per Klick abonnieren. So verpasst ihr keinen Updates oder ähnliche Projekte.



YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden



Nachtrag und Updates zum Beitrag sowie LiFePo4 Langzeiterfahrungen

    • Nach ca. 1 Jahr 5000W Akku-Nutzung: Ich bin immer noch sehr zufrieden mit dem Akku. Nach einem Jahr Betriebszeit beträgt die gemessene Kapazität nach wie vor etwas über 5000 Wh obwohl Akku im Dauerbetrieb genutzt wird. Lediglich den Sicherungsautomat den ich als Ausschalter nutze, musste ich durch eine stärkere 125A Variante* ersetzen. Die alte 63A Variante wurde einfach zu warm wenn mal länger 40 oder 50A fließt, letztlich ging der 63A DC-Automat sogar kaputt. Die 125A Variante wird weniger warm und hält bislang durch. Die Sicherung dient ja sowieso im Akku nur als Schalter, die Absicherung ist ja durch zwei Schmelzsicherungen und BMS gewährleistet . Ich habe dies Änderung bereits im Artikel und in der Stückliste neu eingearbeitet. Alternativ kann man natürlich auch Schalter* vorsehen.
    • Geänderte Bezugsquellen Links aktualisiert  (Sollte ein wichtiger Link nicht mehr gültig sein, könnt Ihr bei Bedarf einfach im Kommentar  nach Alternative fragen, wenn es mir möglich ist füge ich das dann noch an)
    • Auf viele Nachfragen hin wurde noch PDF mit weiteren Maßangaben und Beispielschaltbild bereitgestellt (PDF)
    • Auf vielfachen Wunsch habe ich meine Daly BMS Einstellungen oben noch mal in einer Tabelle aufgelistet.
    • LiFePO4 Balancer einbauen

      Nach 1,5 Jahren aktiv Balancer eingebaut

      Nach 1,5 Jahren Nutzung bin ich immer noch sehr zufrieden mit dem Akku. Allerdings hat sich jetzt gezeigt das die Zellen ohne aktiven Balancer mit der Zeit am oberen und unteren Ende doch etwas auseinanderdriften. Der recht schwache passiv Balancer im BMS reicht nicht aus um dies auszugleichen. Das führt dazu das die obere Endspannung nicht mehr ganz erreicht wird, da einige Zelle immer schneller voll ist als andere. Dadurch kann man etwas weniger Kapazität nutzen und Schaltvorgänge welche sich an der Batteriespannung orientieren können dadurch zum falschen Zeitpunkt schalten. Das Problem lässt sich aber leicht beseitigen: Man muss also entweder nach etwa 1,5 Jahren die Zellen erneut manuell ausgleichen oder einfach einen aktiven Balancer einbauen. Da ich mit Balancer schon in einem anderen LiFePO4-Akku-Projekt gute Erfahrung gemacht habe, habe ich jetzt hier ebenfalls ein 8S AktiveBalancer mit 5A Leistung eingebaut (diesen hier* , siehe Bild rechts). Dieser hat die Zellen schnell wieder ausgeglichen und der Akku arbeitet wieder wie am Anfang. Ich würde zukünftig einen solchen Balancer gleich von vornherein integrieren. Aber auch der nachträgliche EInbau ist ebenfalls sehr einfach, für den Balancer habe ich mir ein kleines oranges Gehäuse per 3D-Druck gedruckt, das erleichtert Befestigung. Wer einen 3D-Drucker besitzt, kann sich die STL-Datei für den passenden Abstandshalter (für 4S-Balancer) bzw. ein Balancer Gehäuse (für 8S Balancer) hier kostenfrei herunterladen. Enthalten ist sogar meine Sketchup-Datei, falls ihr Änderungen vornehmen wollt.

    • Update LiFePo4 Eigenbau Solaranlage-Kapazitaet erhoehen mit Victron ShuntNach 1,8 Jahren habe ich nun meinen 5000W Solarspeicher durch das parallelschalten einiger fertiger Akkus erweitert. Da einige Solarpanels hinzu kamen hatte ich im letzten Sommer etwas Überschuss den ich nicht mehr speichern konnte, daher jetzt die Erweiterung auf 10000Wh (10kwh). Zudem habe ich noch einen Victron SmartShunt* integriert, um jetzt weiterhin per App die Stromaufnahme der ganzen Anlage zu überwachen. Eigentlich wollte ich die Anlage durch einen weiteren Eigenbau Akku gleicher Art erweitern, da ich jedoch sehr günstig an gute fertige LiFePO4-Akkus gekommen bin machte es finanziell natürlich mehr Sinn diese zu verwenden. Für die Erweiterung habe ich eine Art Rollcontainer gebaut, welcher 4 große LiFePO4 Akkus aufnehmen kann. Wie ich das ganze erweitert und verschaltet habe, könnt ihr hier in diesem Artikel nachlesen  bzw. im Video anschauen. Im Bild seht ihr auch eine Schaltskizze meiner neuen Verschaltung. Das ganze läuft bisher wunderbar synchron, dank Balancer. Beachtet das nicht alle Batterie-Balancer für LiFePO4 Batterien geeignet sind, siehe dazu wichtige Hinweise in diesem Artikel. Als sehr gut hat sich bislang der Victron Balancer* herausgestellt.
    • 24V LiFePO4 Akku in Metallkiste mit Daly-BMS und Balancer Tueftler-SchaltplanUpdate Schaltbild-Ergänzung: Ich bekomme immer wieder Fragen zur BMS Verdrahtung, zuletzt von Stephan K. Damit das etwas klarer wird, habe ich noch mal ein Schaltbild des 24V Akkus mit Daly BMS und dem Aktivbalancer erstellt. In der unteren Skizze ist die Verdrahtung etwas klarer zu sehen.
      BMS und Activebalancer Drähte kommen an die gleichen Pole, zur besseren Übersicht habe ich die Aktivebalancer Drähte nicht komplett eingezeichnet. Ich denke so sollte alles klar sein. Statt dem DC-Sicherungsautomat könnte man auch Batterieschalter verwenden.
  • LiFePo4-Selbstbau-Akku-auf-15kWh-erweitert---Tueftler-ProjektNach 2 Jahren: Ich habe ich jetzt noch ein wenig erweitert und zwei weitere 24V Timeusb Akkus parallel in meine Solaranlage integriert. Damit habe ich die Anlage jetzt auf 15 kWh aufgestockt. Der Vorteil ist das ich jetzt soviel Energie speichern kann, das ich Wechselrichterleistung etwas erhöhen kann und die Akkus im Sommer länger durchhalten und oft sogar noch einen weiteren Tag die Verbraucher unterstützen können. Halt auch dann wenn mal das Wetter nicht so optimal ist. Obwohl ich sehr verschiedene Akkus kombiniert habe, neben Eigenbau Akku auch einige fertige Akkus verschiedener Spannung, harmoniert bei mir alles bisher wunderbar. Ein Nachlassen der Kapazität ist bei keinem der Akkus feststellbar, ebenso tanzt kein Akku aus der Reihe. Der Victron Balancer* hat sich bei der 12V Reihenschaltung inzwischen sehr bewährt, den würde ich jederzeit wieder einsetzen. Er hat die Zellen so gut in Einklang gebracht, das dieser jetzt kaum noch ausgleichen muss weil Spannung bereits übereinstimmt. Ein paar Bilder zum letzten Ausbau findet ihr hier im Beitrag zum Timeusb Akku. Das 48V Akku nutze ich bislang nur für Testzwecke, ein Umstieg auf 48V ist erst für später mal angedacht, es eilt nicht, da ich bislang bin ich mit 24V einfach sehr zufrieden bin.
  • Nach fast 3 Jahren: Da ich meine Inselanlage durch einen Victron MultiPlus 2* erheblich vergrößert habe um mehr Notstrom-Reserven zu haben und einen Stromkreis eventuell als USV betreiben möchte, habe ich mich nach fast 3 Jahren entschlossen auf 48V zu wechseln. Für den Notstrom Betrieb ist einfach ein großer Wechselrichter mit mehreren tausend Watt Leistung wichtig. Bei dieser Leistung kommt dann auch ein 24V Akku langsam an die Grenzen wenn man die Ströme im Rahmen halten will. Ansonsten war ich immer mit dem 24V Akku sehr zufrieden und auch nach 3 Jahren  ist es nach wie vor in Top-Zustand. In dem neusten Video (siehe hier) habe ich nach fast 3 Jahren mal Zustand und Kapazität geprüft. Schaut mal rein, so mancher Skeptiker und Bedenkenträger wird überrascht sein wie gut Eigenbau Akkus sind! Unten seht ihr Zustand und Kapazitätsmessung nach fast 3 Jahren! Zudem seht ihr hier neuen 48V Speicher mit LiTime-Akku.

Video nach ca 3 Jahren Nutzung des Eigenbau Akkus …

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Tueftler-Kaffespende

Links zum Thema



Rechtlicher Hinweis: Der Seitenbetreiber (Tueftler-und-Heimwerker.de) übernimmt keine Gewähr für die Vollständigkeit und Richtigkeit der veröffentlichten Projekte und Erläuterungen. Der Seitenbetreiber weist außerdem darauf hin, dass die Verwendung dieser Anleitungen auf eigenes Risiko erfolgt. Bitte treffen Sie zu Ihrer Sicherheit alle notwendigen Vorkehrungen.

Wichtiger Sicherheitshinweis und Haftungsausschluss ! (zum Lesen hier klicken)

Die Autoren der Artikel und Videos sind bemüht alle Angaben und Erläuterungen korrekt und ohne Fehler zu veröffentlichen! Beachte jedoch das es sich nicht bei allen Autoren um ausgebildete Fachexperten handelt. Die Autoren entwickeln ihre Projekte und Beiträge gewöhnlich aus einem einem Hobby und eigener Erfahrung heraus! Ihr Fachwissen haben sie sich oft selbst erarbeitet! Daher habe bitte Verständnis dafür das die Autoren und Seitenbetreiber keinen Haftung übernehmen können, zumal sie ihr Wissen hier kostenlos bereitstellen!

Es handelt sich auf dieser Seite also nicht um Lehrvideos oder Lehrbeiträge! Ziel ist es auch nicht zum nachmachen aufzufordern oder anzuregen, vielmehr möchten wir zu eigenen Projekten und Lösungen anregen und komplexe Dinge möglichst einfach für jedermann verständlich erläutern! Alle Angaben und Tipps sind daher ohne Gewähr! Jeder ist für sein Handeln und seine Fehler selbst verantwortlich! Bei allen Arbeiten sind die jeweiligen Sicherheitsvorschriften und allgemeinen Arbeitsvorschriften zu beachten! Dies gilt besonders auch beim Umgang mit Werkzeugen oder Strom. Sie müssen sich also vor dem arbeiten entsprechend informieren welche Fachkenntnisse für welche Arbeiten notwendig sind und wer diese durchführen darf!

Der Betreiber dieser Webseite als auch die Autoren übernehmen keinerlei Haftung für Schäden und Verletzungen!

Transparenter  Hinweis: : Die mit * gekennzeichneten Links sind sogenannte Affiliate-LinksWenn Du über einen solchen Link ein Produkt bestellst, unterstützt Du unsere Seite, da wir eine kleine Provision erhalten. Für Dich entstehen dabei keine Mehrkosten. Zur Finanzierung der Seite sind wir Teilnehmer verschiedener Partnerprogramme . Unter anderem verdienen wir als Amazon und Ebay Partner an qualifizierten Verkäufen. Spenden, Affiliate-Links als auch Werbeanzeigen sind leider nötig, damit wir die Mittel besitzen, um auch langfristig frei und unabhängig berichten, testen und unabhängig unsere Meinung darlegen zu können. Wir gehen keine Kooperationen ein, die uns in der freien Berichterstattung einschränken! Wir sammeln keine Daten und verkaufen keine Daten!

* Unser Anliegen / Unsere Antrieb (zum Lesen hier klicken)

Diese Webseite soll Leser und andere Tüftler und Technik affine Leser inspirieren, aber ihnen auch helfen. Hier gibt vor allem der selbst sehr technikaffine Betreiber sein  Wissen und seine langjährigen Erfahrungen aus Hobby und Beruf weiter. Er nutzt seine Ausbildung, Technikerfahrung aber auch seine Fähigkeit, Dinge einfach erklären zu können, um Produkte ausgiebig und praktisch zu testen oder in Tutorials zu erklären. Und damit die Artikel auch Einsteigern helfen, werden auch konkrete Empfehlungen und Tipps gegeben. In der Regel sind alle Artikel, Pläne, Bauanleitungen, Projektbeschreibungen, 3D-Modelle, Tests, Zeichnungen, Schaltskizzen usw. kostenlos erhältlich. Mit den Emp­feh­lungen möchten wir möglichst vielen Menschen helfen, damit sie ihr Projekt oder Vorhaben leichter selbst umsetzen können. Daher sind unsere Inhalte kostenlos nutzbar. Sollten Fragen offen bleiben, können diese gerne in den Kommentaren. gestellt werden, der Autor ist stets bemüht alle zu beantworten.
In einer Zeit, in der auf viele Webseiten, Videos und Blogs Werbung, KI-Texte, umgeschriebenen Artikeln, Clickbaits-Überschriften (reißerische Lock-Überschriften) auf dem Vormarsch sind, wollen wir zeigen das es auch anders geht.
Eine ehrliche, fachliche und praxisnahe Berichterstattung ist mit ein wenig Hilfe und Unterstützung der Leser / Zuschauer auch heute noch machbar. Wenn Du unsere Arbeit auch durch eine Direktspende unterstützen willst, dann steht dir natürlich unser Paypal Spendenformular (hier klicken) zur Verfügung!  Wir freuen uns über jede Unterstützung! Natürlich freuen wir uns auch über eine Empfehlung oder ein Youtube Abo. oder einen Youtube Daumen hoch.

Ich hoffe ihr versteht nun warum in gewissen Maße Werbeanzeigen, Spenden und sogenannte Affiliate-Links auf dieser Seite nötig sind. Bauanleitungen Fotos, Videos, Zeichnungen, Schaltbilder aber aus Tests kosten halt richtig viel Zeit und bedeuten viel Arbeit. Oft ist zudem viel Equipment wie Messgeräte, Kameras  etc. für  Tests nötig. Auch wenn das alles zum großen Teil auch Hobby für uns ist, müssen wir das irgendwie finanzieren. Und letztendlich hilft es ja auch euch wenn mir Links zu Anbietern posten wo ihr verwendeten Baumaterial oder gezeigte Produkte kostengünstig sofort bestellen könnt. Das spart euch viel Zeit bei der Suche und erleichtert euch das Bestellen. Selbstverständlich haben Affiliate-Links keinerlei Einfluss auf unsere Emp­feh­lungen oder Inhalte. Natürlich werden auch Produkte oder Material kritisiert, wenn es bei Verwendung nicht überzeugen konnte. Produkte von denen wir schon bei im vornherein der Produktrecherche nicht überzeugt sind, werden wir hier auch gar nicht erst testen. Es ist also schon einen gewisse Auszeichnung wenn hier ein Produkt genannt oder überhaupt getestet oder beschrieben wurde. Selbstverständlich listen wir hier keine dubiosen Bezugsquellen auf, bei denen wir schlechte Erfahrungen gemacht haben.

Gefällt dir der Artikel? Dann unterstütze Autoren und teile ihn mit deinen Freunden.

101 Kommentare zu Artikel “Solar-Speicher Lithium Eisenphosphat mit 5000 Wh selber bauen”

  1. Hans-Jürgen Wiehe sagt:

    Guten Tag Herr Brall,
    besteht die Möglichkeit mit dem „Tueftler“ des Solarspeichers in Kontakt zu kommen?

    Mit freundlichen Gruß
    Hans-Jürgen Wiehe

  2. Ich verfolge Ihre Videos mit Begeisterung und stelle fest“ Sie wissen wirklich wovon Sie reden“. Ich plane einen FoodTruck. Es würde mich interessieren, ob es Sinn ergibt auf dem Dach des Hängers eine Photovoltaikanlage zu installieren. Der Standplatz ist vom Aprill bis mitte Oktober voll in der Sonne- für die andere zeit habe ich ein Notstromaggregat mit max 5, 5 KW. Ich kann nicht ausgehen vom gesamten Verbrauch der E-Geräte im Hänger. Der ist im Std-Schnitt 3Kwh. Maximale Stundenverbrauch (wenn ich koche, Bierkühler usw) ist 3,5Kw. Jetzt meine Frage: Was schaffe ich auf einem Hängerdach mit 4 x 2 m?
    Sollte es Ihre Zeit zulassen, würde ich mich über eine kurze Antwort freuen. LG Fiedler Martin, aus dem schönen Mörbisch im Burgenlad / Neusiedler See.

    1. Tueftler sagt:

      Danke für das nette Feedback. Ich denke schon das sich auch Photovoltaikanlage auf Hänger rentieren kann. Auf 2mx1m kann man heute ca. 400 Watt generieren, also bei Dir wären ca. 1600 Watt machbar. Das ist schon eine wirklich ordentliche Leistung die man da im Sommer erwarten kann. Wenn Du beispielsweise so ein 5000 Wh Akku baust wie ich oben, dann wird das Akku in der Praxis an vielen Tagen innerhalb eines Tages geladen. An Spitzentagen hast Du es eventuell schon um die Mittagszeit voll, so meinen Erfahrung. Du kannst also dann die 5000 Wh am Abend/Nacht oder nächsten Tag verbraten. An bewölkten Tagen siehts es natürlich ganz anders aus, je nach Helligkeit kann es dann schon mehr als 2 Tage dauern bis Akku voll wird. Und im Herbst / Winter kommt nur noch sehr wenig rum, da kann man froh sein wenn das Akku in einer Woche voll wird.
      Aber ab Februar beginnt es sich dann wieder zu lohnen und Spaß zu machen. Wenn Du alles selber baust und somit keine hohen Installationskosten hast, lohnen sich Solaranlagen eigentlich immer. Allerdings wenn Du wirklich Spitzenleistungen von bis zu 3,5kw aus dem Akku decken willst, ist vielleicht ein 16 Zellen Akku mit 48V Akku günstiger. Die Ströme wären bei 24V schon enorm hoch! Bei 48V könnte man auch etwas kleinere Zellen (z.B. 120 oder 132 Ah LiFePO4 Zellen wie diese*) nutzen und hätte immer noch genügend Kapazität. Welchen verkehrstechnischen Vorschriften man eventuell bei Modulen auf Hänger beachten muss, kann ich Dir allerdings nicht sagen, muss ja vermutlich durch TÜV gehen.

      Schöne Grüße aus Hessen
      Fank

  3. Horst Wolf sagt:

    Ich habe mir das Video auch angeschaut und bin sehr interessiert, so etwas nachzubauen, vor allem weil mein Nachbar das jetzt in Griff nimmt. Habe aber eine Generelle Frage zu dem Thema…Kann man so eine Batterie AC-seitig auf eine bereits bestehende 7,2 KW/p Anlage hinzufügen? Meine Anlage läuft seit 2014, der Typ, der mir die Anlage verkauft hat, würde natürlich gerne eine Batterie loswerden, nur sind da die Preise recht hoch, hat aber auch gesagt, dass wir dann den bestehenden Wechselrichter austauschen müssten. Im Netz habe ich gelesen, dass ich das auch AC-seitig (mit Verluste) installieren kann, ohne den Wechselrichter auszutauschen. Haben Sie da Tipps?
    Grüße aus Bayern

    1. Tueftler sagt:

      AC seitig eine Eigenbau Akku anschließen ist nicht ganz so einfach wie gekaufte Lösungen, jeder Hersteller hat da so sein eigenes Konzept. Aber Du hast recht, die angebotenen AC-Speicher sind enorm teuer, oft lohnt sich der Kauf noch nicht mal wenn man richtig nachrechnet. Die kosten oft 3 bis 5 mal soviel wie Eigenbau Lösung. Wenn man genügend Kenntnisse hat kann man über PV-Überschuss den Eigenbau Akku mit Ladegerät laden. Den generierten Strom kann man dann mit kleinem Zusatzwechselrichter parallel zum vorhandenen einspeisen. Alternativ kann man auch kleinen Nulleinspeise Wechselrichter nutzen, der nur dann einspeist wenn noch Strom aus dem Netz bezogen wird, das dürfte bei dir vor allem nachts sein. Rechtlich müsste das aber alles wieder genehmigt werden sonst wäre es wohl wieder Ordnungswidrigkeit.

    2. Joe sagt:

      Hallo,
      Danke für die tollen Bilder!
      Frage: Kann man 2 dieser Batterien mit 2 eigenen BMS zu einemlr 48V Batterie zusammenschließen, oder sollte man die Zellen komplett im einer Box mit einem 16s BMS zu 48V zusammenfügen?
      Danke!

      1. Tueftler sagt:

        Man sollte eigentlich zweit Batterien mit eigenem BMS problemlos in Reihe schalten können. Da ich es aber noch nicht gemacht habe kann ich Dir nicht über praktische Erfahrung berichten. Eventuell mache ich das aber in Zukunft auch noch. Alle 16 Zellen an einem BMS wäre sicher noch etwas günstiger, allerdings wiegen 16 Zellen um die 80kg, das kann dann kein Mensch mehr so nebenbei bewegen. Daher finde ich 8 Zellen pro Kiste eine ganz gute Lösung.

  4. Kay sagt:

    Hallo, sehr schöne Anleitung. Habe meine Zellen gerade bestellt. Frage mich warum unbedingt Siebdruck und Kiste nochmals mit GFK beschichten, zwischen den Zellen macht es ja 100% Sinn aber die Platten und die Kiste auch ? Ich lasse mich gerne belehren. Ich werde allerdings ein Hochvoltstecksystem an die Kiste anbauen um + und – zu verbinden, so kann ich das ganze recht schnell trennen. Grüße Kay

    1. Tueftler sagt:

      Siebduckplatten muss man nicht unbedingt mit GFK dazwischen isolieren. Es schadet aber auch nicht.

  5. Ottmar Schneider sagt:

    Hallo und Guten Morgen, ich möchte mal ein Riesen Lob aussprechen, tolles Projekt und sehr gut erklärt.
    Ich würde mich sehr freuen einen Schaltplan zu sehen, denn leider kann ich hier keinen finden oder
    ist hier bewusst kein Schaltplan eingestellt aus sicherheits gründen?
    Wäre toll wenn Du noch einen einstellen könntest?

    Mit Freundlichen Grüßen

    Ottmar Schneider

    1. Tueftler sagt:

      Nun die Verdrahtung einer Batterie ist eigentlich nicht so komplex als das es eines Schaltplanes bedarf. Die Verdrahtung können sie doch oben aus einer Skizze genau ersehen. Auch im Video sollten sie das eigentlich nachvollziehen können.

  6. Marcus sagt:

    Hallo,
    super Beitrag. Ich habe mich nun viel umgeschaut zum Thema und habe zu einem Punkt nichts gefunden: Wenn die Akkus gefüllt sind und ans System am Hausnetz angeschlossen: Wann „weiß“ das System, dass es den Hausverbrauch aus dem Akku saugen soll, oder aus dem Strom des Netzanbieters? Wird da was umgeschaltet oder wird der Akku einfach leer gesaugt, wenn ich abends TV schaue, koche etc. Also das Zusammenspiel Akku und „normaler“ Strom, was den Verbrauch betrifft. Danke.

    1. Tueftler sagt:

      Ich habe hier ja vorwiegend nur den Akku-Bau beschrieben. Ob Du es für ein Inselanlange oder zur Einspeisung nutzt ist Dir überlassen. Wenn Du wie gezeigt einfach einen Inselwechselrichter dran hängst, dann kannst Du da halt nur einzelnen Geräte an diesem separaten Stromkreis betreiben. Der Vorteil das ganze muss nicht angemeldet werden und du hast keine Bürokratie. Bequemer ist es natürlich wenn Du ins Hausnetz einspeist, dazu müsstest Du dann statt dem Inselwechselrichter einen Batterie-Einspeisewechselrichter nutzen. Halt am besten einen Wechselrichter der schon ab 24V einspeisen kann. Das ganze ist auch nicht schwer, es gibt Geräte die das gut können wie manche Mikrowechselrichter oder ein Sun1000* . Besonders gute Erfahrung habe ich mit letzterem im Test gemacht. Letztere kann sogar sehr gut die Nulleinspeisung. Er speist also nur soviel ein wie im Haushalt verbraucht wird, es fließt somit nichts in das öffentliche Netz. Zudem kann man ihn so konfigurieren das er sich nur anstellt wenn das Akku wieder eine gewisse Mindestspannung hat. Leider hat die günstige Möglichkeit den Nachteil das diese auch beim Netzbetreiber angemeldet werden muss und auch ein Elektriker für den Einbau des Stromsensors im Verteilerkasten und Anmeldung gebraucht wird. Zudem wird der Wechselrichter Sun1000* vermutlich von vielen Energieerzeugern nicht genehmigt, da wohl er für Deutschland glaube nicht alle Prüfzeichen besitzt. Man müsste dann einen zusätzlichen NA-Schutz davor schalten der alle erforderten Netzparameter (Frequenz, Spannung usw.) überwacht und bei Unstimmigkeiten alles abschaltet. Ich habe generell so ein Teil vor meiner Anlage um auf Nummer sicher zu gehen wenn ich mal neue Wechselrichter teste oder was ausprobiere. Leider kostet so ein NA-Schutz schnell mal 800 Euro, was natürlich sehr teurer ist. Zudem ist nicht sichergestellt das dein Netzbetreiber Sun1000 trotz Zusatz-Na-Schutz zulässt. Ich weiss natürlich das eine solche Lösung auch oft ohne Anmeldung und ohne Zusatz NA-Schutz genutzt werden, aber ich kann und darf natürlich nicht dazu raten, daher kann ich auch schlecht derzeit genaueres darüber berichten. Die ganze Nulleinspeisung ist derzeit leider immer noch etwas Graubereich.

  7. Jonny sagt:

    Hallo lieber Tüftler,
    vielen Dank für das Teilen Deines Projektes. Ich habe eine grundsätzliche Frage: Kann ich einen solchen Akku einfach mit einem Balkonkraftwerk nutzen, das heißt, zwischen Solarmodul und Hoymiles Wechselrichter schalten? Wenn Sonne scheint, wird der Akku mit dem Überschuss aufgeladen, geht sie unter, speist der Akku den Hoymiles Wechselrichter. Eine einfache Diode verhindert, dass in letzterem Falle Strom vom Akku ind das Solarmodul fließt. Deine eingebauten Sicherungen lassen dort eigentlich keine Gefahr mehr zu … Oder übersehe ich etwas?
    Viele Grüße John

    1. Tueftler sagt:

      Nun ja der Hoymiles braucht ja glaube mehr als 24V, von daher würde es schon schlecht passen. Außerdem sind nicht alle Mikrowechselrichter tauglich für Akkus, manche brennen sofort durch und bei manchen geht es. Besser ist es auf jeden Fall wenn man geeigneten Wechselrichter wie Sun1000 Amazon* oder AliExpress* nutzt. Allerdings bekommst Du das vermutlich nicht angemeldet da wohl ein Prüfzeichnen fehlt. Eine Alternative die aber nicht ganz so flexibel ist wäre PMSUN 500W*, aber auch diesen bekommt man nich Deutschland nicht zugelassen. Und zudem brauchst du natürlich noch Laderegler, eine Diode reicht da nicht.

  8. E-Rookie sagt:

    Moin,
    Der Sun1000 wird hier nicht gehen. Wir brauchen eine Summierung aller drei Phasen und eine entsprechende Regelung des Batterie-Wechselrichters. 1kW ist ein bisschen wenig und der NA-Schutz fehlt auch – würde ich nicht riskieren.
    Was man in D normalerweise macht ist die Verwendung des Victron Multiplus II als Batterie-Wechselrichter. Der 3000 er reicht aus, dazu eine Energy Meter ET340 und ein RasPi als Steuerung (oder das GX-Device, ist aber teurer).
    Was gerne übersehen wird: man kann das BMS in das System integrieren so dass der WR den SoC kennt unt entsprechend laden und entladen kann.

    1. Tueftler sagt:

      Doch der SUN1000 (AliExpress* / Amazon*) würde hier auch gehen, ich habe ihn ausgiebig getestet! Es fehlt auch kein NA-Schutz, der hat schon immer NA-Schutz, es fehlte nur in der ersten Version die VDE-AR-N 4105 Zertifizierung. Inzwischen hat er die aber seit der zweiten Version, der Hersteller hat mir Urkunde gesendet. Er schaltet also jetzt schon korrekt ab wenn Netz weg ist. Ich vermute die meisten nutzen SUN1000 ohne Anmeldung wie ich immer wieder so mitbekomme, er scheint sehr beliebt in den Guerilla PV Kreisen zu sein. Im Ausland ist er soweit mir bekannt schon länger zugelassen. Ob die neue Version jetzt unbedenklich von Elektriker angemeldet werden kann, kann ich aber nicht zu 100% sagen. Alternative wäre ein Growatt mit Smartmeter, aber leider erfordert dieser höheren Spannungseingang. Auch ist Ein- und Abschaltspannung da nicht konfigurierbar, wodurch er schwieriger mit Akku einzubinden wäre.
      Auf jeden Fall arbeitet das kleinen unscheinbare SUN1000 Gerät sehr gut und zuverlässig bei der Nulleinspeisung. Er ist auch sehr flexibel, er würde sogar ohne Akku direkt am Solarpanel arbeiten. Habe ich ebenfalls mal ausgiebig getestet, auch da arbeitet er sehr gut wenn man im Dialog richtige Einschalt- Abschaltspannung und Leistung einstellt.
      Ich habe halt einen zusätzlichen NA-Schutz der VDE4105 konform ist und einen Zweirichtungszähler vorgeschaltet um halt VDE & Anmeldekonform zu sein, aber das scheint man ja bei neuen Version gar nicht mehr zu brauchen. Dieser Zusatz NA-Schutz überwacht alle Netzparameter und protokolliert Netzfehler. In Verbindung mit Sun1000 wurde noch nie Netzfehler protokolliert, nur mal so erwähnt. So ein Zusatz-NA-Schutz ist aber leider sehr teuer, bei mir war es nötig da ich öfters verschiedene Wechselrichter teste. Ich gehe da sowieso immer auf Nummer sicher und hab auch Überspannungsschutz und FI nachgeschaltet, als ehemaliger Elektriker/Elektroniker spart man da nicht an Schutzeinrichtungen.

      Zudem ist es bei kleineren Nulleinspeise-Anlagen bis etwa 3000 KW (Solarmodule Peak) selten sinnvoll dreiphasig einzuspeisen, einphasig reicht völlig aus wenn man die Phase mit der höchsten Dauerlast nutzt. Rechnerisch wird das sowieso alles im Zähler summiert, da spielt das keine Rolle. Die Leistung eines es Sun1000 reicht für so kleine Anlagen oft völlig aus, selbst wenn man die Leistung im Dialog auf 500W begrenzt (Maximalleistung von 1000W würde ich sowieso nicht empfehlen). Wichtig ist ja nur das man bis zum nächsten morgen die gesamte Sonnenenergie und Akku-Kapazität im eigenen Hausnetz losgeworden ist und nichts davon in das externe Netz eingespeist hat. Ob das in 2 Stunden oder in 24 Stunden erfolgt macht von der Effizienz nichts aus. Bei etwas größeren Anlagen über 3kw würde ich dann zu 3 phasig übergehen. Dazu braucht man dann einfach drei Sun1000, auch das wäre kein Problem. Drei Sun1000 wären immer noch günstiger als ein einziger Multiplus II*. Zudem ist Sun1000 äußerst flexibel durch leicht einstellbare Einschalt- Abschaltspannung und Leistungsbegrenzung sehr einfach integrierbar. Es ist hier nicht notwendig das das BMS mit dem Wechselrichter oder einem zusätzlichem Laderegler kommuniziert, solche Dinge werden oft überschätzt. Bei größeren Anlagen ist aber viel Erfahrung nötig, das ist keine Spielerei. Sehr große Anlagen über 6000W Peak sind mit Sun aber vermutlich schwierig zu realisieren, da werden dann die Ströme zu groß.

      Aber man kann natürlich auch alles mit Victron Multiplus II* machen, keine Frage. Das ist aber ein wenig eine andere Lösung, Hier wurde ja meistens nach Einspeisung gefragt, der Multiplus II speist gewöhnlich ein getrenntes paralleles Netz, es ist dann keine Einspeisung. Das ist vom Aufwand der Installation aufwendiger und teurer. Man muss an den Hauptverteiler und Stromkreise aufteilen usw. Natürlich muss hier dann auch die Leistung des Wechselrichters größer sein. Zudem ist mein Vertrauen in Victron Geräte etwas geschwunden seit dem mit kürzlich ein Victron Batterieschutz einfach weggeschmolzen ist obwohl nur der halbe zulässige Strom geflossen war. Also da ist auch nicht alles Gold was glänzt. Nur bei sehr großen Anlagen oder bei Notstromfähigkeiten dürfte der MultiPlus II aufgrund der Kommunikation in Verbindung mit Solar-Wechselrichter Vorteile haben. Aber das kostet auch ein vielfaches, die Preise sind ja bei allen Victron Komponenten sehr hoch.

      Bei beiden Geräten muss ein Fachmann (sprich Elektriker) ran, beides ist nichts für absolute Laien. Einfacher und effizienter ist immer die Nulleinspeisung, ein paralleles Netz ist vom Installationsaufwand und Wartungsaufwand immer größer, es hat nur Vorteile beim Genehmigungsaufwand, wobei es hier auch noch Unklarheiten und Graubereiche gibt genau wie bei der Nulleinspeisung.

  9. Arne sagt:

    Ich frage mich, ob Multiplex / Siebdruck / generell Holz die richtige Materialwahl für ein Gehäuse ist. Klar LiFePo „brennt“ nicht, dennoch können die Zellen in einen Fehlerfall (z.B. wenn der Überstromschutz versagt ) 200grad annehmen.
    Ich habe mich nun auch durchgerungen einen Akkupack zu bauen, und spiele schön länger mit dem Gedanken. Ich tendiere eher zu einem Gehäuse aus Metall, und eine entsprechend guten elektrischen Isolierung. Alternativ wenn es doch eine Siebdruckplatte als Basis wird, würde ich zumindest eine Platte Fermacell oder Rigibs zwischen Akku und Holz platzieren um das Holz vor hohen Temperaturen im Fehlerfall zu schützen. Ein Bekannter hat mir sogar zu Schamott geraten, aber das ist wohl etwas übertrieben.

    Gibts Kommentare zu meinen Überlegungen?

    Viele Grüße

    1. Tueftler sagt:

      Hi
      Nun ja Siebdruckplatten sind ja Hartz getränkte Platten, die sind schon schwer entflammbar und sehr temperaturbeständig! Natürlich kann man alles noch feuerfester machen indem man Akkus beispielsweise statt mit Platten mit Gurten zusammenpresst und dann auch noch mit Fermacell, Rigibs oder Glaswolle in der Metallkiste umgibt.
      Die Frage ist nur ab welcher Stelle man übertreibt. Du musst bedenken das fertig gekaufte LifePO4 Akkus (12V oder 24V Batterien ähnlicher Größe) in der Regel oft völlig ungeschützt in einer Batterie-Plastikbox sind. Hier ist bestenfalls noch dünnes GFK dazwischen was ich so gesehen habe. Und diese haben auch allerlei Prüfzeichen wie CE-Zeichen usw. und sind oft doppelt so teuer. Sogar werden hier manchmal ganz normale Lithium Zellen genauso ungeschützt verbaut, nicht nur in Batterien sondern auch einigen Powerstationen. Wenn du das vergleichst das ist doch mein Eigenbau erheblich sicherer trotz günstigerem Preis!
      Die Wahrscheinlichkeit das sich eine Zelle soweit übermäßig erhitzt das es zu einer Flamme kommt ist doch durch BMS mit Temperaursensor und Strombegrenzung sowie zusätzlichen Schmelzsicherungen und Isolierplatten zwischen den Zellen ziemlich gering.
      Bei Lithium-Zellen hätte ich auch bedenken, die würde ich sehr ungern bei mir in Keller stellen, aber bei Lithium Eisenphosphat halte ich die genutzten Maßnahmen für ausreichend. Aber wenn jemand besser schlafen kann wenn er noch Fermacell oder Rigibs dazwischen bringt, der sollte das ruhig machen. Hier muss man dann aber vermutlich auch wieder aufpassen das diese Platten auf Dauer keinen Feuchtigkeit aufnehmen und so brüchig oder sogar leitend werden. Eventuell auch wieder GFK zwischen Akku und Rigibs nutzen.

      Mal ein kleines Feedback zu meiner Akku-Nutzung: Bei meiner Anwendung fließen maximal mal einige Minuten 80A, allerdings manchmal viele Stunden auch 60A Dauerlast. Die Batterie lädt und entlädt täglich, wird ja als Speicher genutzt. Mit Temperaturen habe ich noch keinen Probleme gehabt, das Akku erwärmt sich kaum spürbar, lediglich das BMS wird etwas wärmer. Aber alles im Rahmen und das jetzt über 1 Jahr Daueranwendung, Batterie läuft wie am ersten Tag, bislang auch kein Kapazitätsrückgang feststellbar!

      Viele Grüße
      Frank

      1. Arne sagt:

        Danke für deine Rückmeldung, ja vielleicht bin ich da etwas zu vorsichtig. Wenn man durch eine einmalige Investition von z.B. Fermacell-Platten das Brandrisiko nochmal nennenswert senken könnte (von 0,001 auf 0,0001% ) wäre das zumindest in meinen Augen sinnvoll.

        Soeben kam das BMS, nächste Woche die Victron Komponenten und leider erst im November die Zellen. Wird spannend

        1. Tueftler sagt:

          Ja sicher ich versteh die Vorsicht bei so großen Zellen und Strömen, ging mir auch so. Man sollte es schon so machen das man sich damit wohl fühlt, es ist nie verkehrt noch sicherer zu bauen. Du musst halt nur aufpassen das es nicht so dick umbaust, ein wenig Wärme sollte ja schon noch abgeführt werden. Ich wünsch Dir Spaß bei dem Projekt, vielleicht schickst Du am Ende mal Foto deiner Lösung.
          Viele Grüße
          Frank

  10. Markus sagt:

    Hallo!

    Vielen Dank für den tollen Artikel. Im unendlichen Internet habe ich selten so eine ausführliche Anleitung gefunden.

    Ich würde gerne auf der beschriebenen Basis gerne eine Powerstation mit der Hälfte der Kapazität bauen. Also 4S. Dann hätte ich immer noch 2500 Watt. Aber gerne mit 220 Volt Ausgang, um im Kleingarten mal ein elektrisches Gerät anzuschließen. Dann würde beim BMS das Modell 4S mit 60A ausreichen, oder? Aber im Gegensatz zu Deiner Konfiguration benötige ich dann noch einen Wecheslrichter. Wie finde ich das passende Gerät? Eingang 12V DC, Ausgang 220V AC, wäre das so etwas: https://s.click.aliexpress.com/e/_Dk0ALuT Oder geht das gar nicht?

    Vielen Dank und Gruß
    Markus

    1. Tueftler sagt:

      Nein dein Link verweist auf einen sogenannten GRID TIE Wechselrichter* Einspeisewechselrichter. Dieser muss immer in eine 230V Steckdose gesteckt werden, er speist den Strom in das Hausnetzt ein. Laufen dort nicht genügend Verbraucher, dann wird der Rest in das öffentliche Netz eingespeist.
      Soweit ich dich aber verstanden habe willst du wie eine Powerstation ja unabhängig von der Steckdose sein. Du willst also aus deinen 4 Zellen (4S / 12V) ein 230V Gerät direkt versorgen. Hier brauchst du andere Wechselrichter. Ich teste zufällig gerade zwei verschiedene 12V Wechselrichter. Besonders empfehlen kann ich den FCHAO 3000W*, der gefällt mir besonders gut weil er sehr zuverlässig arbeitet, hohe Belastungen erlaubt (über 3000W) und ein sehr übersichtliches Display mit allen wichtigen Angaben besitzt. Demnächst werde ich ihn mal in einem Video zeigen. Ebenfalls ordentlich funktioniert hat auch der Green Cell 2000W/4000W* , allerdings ist der Green Cell im Test nicht Kurzschlussfest gewesen. Beide Wechselrichter gingen für dein Vorhaben. Wenn Du aber wirklich 2500W Verbraucher anstecken willst, dann fließen bei 12V mehr als 210A. Das BMS muss dann also größer als 210A sein! Du kannst dir das einfach selbst ausrechnen, Formel: Maximale Leistung / 12V = A BMS Bei mehr als 100A würde ich eigentlich lieber 8S, also 24V Akku (wie mein Projekt) empfehlen, bei 24V halbieren sich Ströme. Die genannten Wechselrichter gibt es auch für 24V.

      1. Markus sagt:

        Hallo Tüftler,
        vielen Dank für die sehr ausführliche und hilfreiche Antwort.

        Gruß
        Markus

  11. hannes sagt:

    Servus!
    Ich finde das ein extrem cooles Projekt und die Anleitung sehr fein!
    Wenn ich das Basteln aber vermeiden möchte, was sind die Schwächen wenn man etwas ähnliches mt z.b. einer EcoFlow Delta aufbauen möchte?
    Das ist hier echt keine Schleichwerbung, aber ich kenne mich selbst so gut, daß ich weiß, das ich so große Projekte oft nicht fertig kriege ;-).
    Danke für eure Einschätzung im Voraus, lg

    1. Tueftler sagt:

      Natürlich kann man als Notstromversorgung oder für Gartenhaus auch eine EcoFlow Delta* oder andere Powerstation verwenden. Allerdings sind Powerstationen von der Kapazität gewöhnlich deutlich kleiner als auch bei vergleichbarer Kapazität zwei bis dreimal so teuer. Powerstationen eignen sich am besten als mobile Notstromversorgung, weniger als großer Speicher um Strom zu sparen. Wenn der Bau eines eigenen Akku zu aufwendig ist, solltest du auch mal fertige Akkus in Betracht ziehen, die sind inzwischen auch günstiger geworden. Ich teste gerade ein Akku Ampere Time 200A* in der Plus-Version*, der LifePo4 Akku macht bislang auch einen sehr ordentlichen Eindruck. Mehr darüber demnächst.

  12. Christian sagt:

    Hallo,

    Vorab möchte ich sagen dass der Batteriespeicher ein super Projekt ist und dass in den Videos alles klasse erklärt wurde.
    Ich möchte mir nun selbst ebenfalls einen bauen.
    Wäre es möglich einen vollständigen Schaltplan inkl. aller Komponenten zu bekommen?

    1. Tueftler sagt:

      Ich denke die Akku Beschaltung ist doch eigentlich gut beschrieben und in Skizze und Video zu sehen. Was ist dir denn konkret noch unklar?

  13. Willi sagt:

    Guten Tag Der Bericht und das Projekt Ist ja mal Klasse Sehr gut Erklärt .Würde gerne auch so eine Power Bank zu testzwecken Bauen wollen habe aber Festgestellt das einige Teile wo der link angeklickt wurde zur zeit nicht Lieferbar ist was schade ist würde gerne Nähste woche damit beginnen wollen gibt es alternativen wo ich mal schauen kann?
    mfg Willi

    1. Tueftler sagt:

      Hallo,
      wenn ein Artikel nicht da ist findet sich meistens ein alternativer Anbieter oder ähnliches Teil. Was suchst Du denn genau für Teile, liste sie mal auf, vielleicht kann ich die alternativen Link geben? Leider sind inzwischen einigen Produkte teurer geworden scheint mir.

  14. Willi sagt:

    Erst einmal Danke für die Schnelle Antwort
    Ich würde gerne das Projekt Solar Speicher selbst gebaut LifePO4 mit über 5000 Watt WH bauen ja es sind einige Sachen teuere geworden was aber nicht ausbleibt (leider) Zb Das Daly Smart BMS da gibt es verschiedene stärken welches würden Sie mir empfehlen? Dann habe ich versucht über die angegebenen links den 1500W Wechselrichter zu bestellen find ihn nicht würde den gleichen wie sie verbaut haben haben wollen das Labor Netzgerät finde ich auch nicht mehr ich bin sehr daran Interessiert das Projekt so wie ihrs zu bauen das gefällt mir sehr gut Schade ist das die Akkus im Preis ganz schön angezogen haben
    Mit freundlichen Grüßen
    Willi

    1. Tueftler sagt:

      Doch den Wechselrichter finden Sie hier über AliExpress*. Ich bestelle gerne über AliExpress, ist eigentlich genauso zuverlässig und einfach wie Amazon, Lieferung dauert nur etwas länger. Eine noch bessere Alternative mit mehr Leistungsreserven ist übrigens der FCHAO 3000W*, in einem Video habe ich ihn schon gezeigt, ein anderes folgt noch. Auch das Labornetzteil finden Sie am besten hier bei AliExpress*. Bei den Zellen habe ich oben noch ein zwei Alternative Anbieter bei AliExpress angefügt, mit den Anbietern haben andere auch schon gute Erfahrung gemacht. Einige sind manchmal günstiger, schau z.B. mal hier*. Aktuell sind oft die 280A Zellen von Preis/Leistung günstiger, leider wird es damit im gezeigten Metallgehäuse sehr eng. Was das Daly-BMS* betrifft bin ich mit 100A zufrieden da ich nicht mehr als 60 bis 80A ziehe. Wenn Du höheren Strombedarf hast, dann ist vielleicht 150A für dich besser. Mit der Stromstärke werden die aber größer, achte darauf das du es noch in Gehäuse bekommst.

  15. Phillip sagt:

    Hallo und vielen Dank. Das Thema ist sehr spannend.

    Was hat das unter dem Strich alles zusammen gekostet und wie lange braucht man ungefähr als geübter Schrauber, sowas zu montieren?

    Wie sieht es den mit der fachgerechten Entsorgung aktuell aus?
    Wo bekommt man Information bezüglich der Sicherheit, wenn man z.B. das Gehäuse wie Sie selber baut? Gibt es irgenwelche Vorschriften? Ich habe irgendwie nix passendes gefunden.

    Herzlichen Dank für Ihre Anregungen. Echt klasse sowas.
    Liebe Grüße Phillip

    1. Tueftler sagt:

      Hallo,
      nun ja als geübter Schrauber der ein wenig Erfahrung mit höheren Strömen hat, sollte das machbar sein. Wenn Du Videos gesehen hast kannst Du vielleicht selbst einschätzen inwieweit Du dir das zutraust. Da LiFePO4 Akkus sehr lange halten, muss man sich mit der Entsorgung vermutlich erst in 15 bis 20 Jahren beschäftigen. Was es da dann für Recycling Möglichkeiten gibt kann ich dir nicht sagen. Derzeit bleibt wohl nur Rückgabe beim Händler (bei China Bezug wohl schwierig) oder geeigneter Entsorgungsbetrieb.

  16. Konrad sagt:

    Super Projekt und super Erklärungen.

    1. Tueftler sagt:

      Danke, ich bin auch sehr zufrieden mit der Lösung!

  17. Norbert Futschik sagt:

    Sehr guter Beitrag, vielen Dank!
    Ich habe vor etwas ähnliches zu bauen, möchte aber zur Zeit nur mit Netzspannung laden. Welchen Lader oder Netzteil braucht man da dazu?
    Regelt das BMS den Ladevorgang oder braucht es dazu Intelligenz des Laders?

    Vielen Dank- Norbert

    1. Tueftler sagt:

      Du kannst ganz normal mit konstanter Spannung, also Netzteil laden. Das BMS regelt nichts, es schaltet aber ab falls Akku zu voll wird.
      Was für eins Du nimmt kommt auf konkrete Anwendung an, Du kannst ganz normales Labornetzteil wie oben im Beitrag verlinkt nehmen oder sogar Wechselrichter mit eingebauten Ladegerät nutzen, der kann dann gleich viel mehr, zum Beispiel MultiPlus II*. Auch das Victron Ladegerät 24V Smart* ist eine Möglichlkeit. LiFePO4 Akkus mit BMS sind beim Laden nicht so schwierig zu handhaben wie Blei Batterien.

      1. Norbert sagt:

        Danke für Deine Antwort!
        Wenn ich Dich richtig verstehe reichen da 3,65V * 4 = 14,6 V mit entsprechender Leistung?

        LG – Norbert

        1. Norbert sagt:

          Sorry, spreche von einer 12V Lösung

        2. Tueftler sagt:

          Ja ganz genau 14,6V ist Maximalwert, wenn Du 14,4 nutzt ist es auch gut, man muss nicht immer an de Eckwerte ran gehen!

  18. Alex sagt:

    Hallo,
    zunächst einmal vielen Dank für die ausführliche Vorstellung dieses interessanten Projekts!
    Mir schwebt eine Insellösung, in der ersten Ausbaustufe primär als Notstromsystem (Gefrierschränke, Heizung) und ansonsten eher gelegentliche Nutzung (Bohrlochpumpe zur Gartenbewässerung, Gartenbeleuchtung und sonstige Kleinverbraucher) vor. Später dürfte dann gerne auch eine Klimaanlage (wahlweise Kühl- oder Heizbetrieb) versorgt werden.
    Aufgrund der örtlichen Gegebenheiten würde der Akku in der Gartenhütte zu stehen kommen. Nun munkelt man, dass Akkus und winterliche Minusgrade in absehbarer Zukunft eher keine Freunde werden. Gibt es hier Tipps (oder sogar handfeste Erfahrungen), wie sich in meinem Szenario für den Akku „Kellertemperaturen“ (ich phantasiere mal: z.B. mit Arduino-gesteuerten Heizelementen) erzeugen ließen?
    Viele Grüße, lieben Dank und weiter so!
    Alex

    1. Tueftler sagt:

      Hallo Alex,
      ja das mit dem 0 Grad stimmt schon, bei so niedrigen Temperaturen darf zumindest nicht mehr geladen werden. Dafür sorgt aber schon unser eingebautes BMS! Im keller gibts keinen Probleme mit Temperaturen, da ist immer ideal, im Gartenhaus wird es schon kalt. Da würde ich in der Tat das Gehäuse so wählen das man kleine Heizung von vielleicht 50 bis 100 Watt einbauen kann. Es gibt ja verschiedenste Heizfolien die man da einbauen könnte. Man könnte dies mit Arduino schalten aber bei AliExpress gibts auch genügend elektronische Thermostate (vielleicht das hier) die man da verwenden könnte. Eventuell muss ich sowas auch mal irgendwann bauen, dann kann ich Dir meine Lösung hier im Blog zeigen.
      Viele Grüße
      Frank

  19. Marcus sagt:

    Vielen Dank für den tollen Bericht hier.
    Seit ich ein Video von Andreas Schmitz gesehen habe, in dem er einen 36kw Speicher für seine PV Anlage gebaut hat, lässt mich der Gedanke nicht mehr los, so etwas ähnliches auch mal zu realisieren.
    Dieser Bericht hier hat mir weitere Infos und Details gegeben und der Gedanke ist so präsent wie nie.

    Liegt es im Bereich des möglichen, dass Du das Ganze auch etwas größer skaliert realisierst und ebenso fantastisch dokumentierst?

    Bei Preisen von über 1000€/kw bei dem bekannten Herstellern wäre das natürlich mega, wenn man so etwas selbst bauen kann, um so autark wie möglich zu werden.
    Grüße

    1. Tueftler sagt:

      Es freut mich das Beitrag Dir geholfen hat. Nun ja wenn man noch größeren Akku braucht ist im Grunde eigentlich alles gleich, man braucht halt mehr Zellen und BMS mit mehr Anschlüssen, aber anders ist da eigentlich nichts außer dass man größeres Gehäuse braucht.
      Zudem muss man entscheiden ob man bei 24V bleibt oder auf 36 bzw. 48V wechselt. In erster Linie hängt das von Anlagengröße und Verschaltung der Strings ab. Man muss bedenken das 48V Akkus hohe Ladespannung brauchen, da muss man dann schon mehrere Panels in Reihe schalten, mindestens zwei besser noch drei wo man dann mit etwas über 100V beim Laderegler rein geht.
      Nach meiner Erfahrung sind Anlagen bis etwa 3kw oft besser bei 24V zu bleiben, darüber hinaus kommt man aber an 48V kaum vorbei.
      Solaranlagen mit bis zu 3000 Watt kommen oft mit 5000Wh bis 7000Wh Akku recht gut aus, außer man will viel Reserve für Notstrom haben.

      Ich werde demnächst noch einen zweiten Akku als Ergänzung zu meinem hier gezeigtem bauen, ich denke das werde ich als Projekt auch dokumentieren. Ich bin aber noch nicht sicher ob ich es mit zwei fertig aufgebauten Akkus realisiere die ich kombiniere oder ob ich weiteres 24V Akku mit 2000 oder 280A Zellen baue. Ich habe immer ein kleines Problem mit dem notwendigem Platz, daher muss ich mal schauen. Du wirst es dann sehen, vielleicht ist es wieder Anregung für Dich.

  20. Victor sagt:

    Hi,
    erstens vielen Dank für diesen Beitrag! Echt klasse! Ich werde definitiv nachmachen 🙂 Ich bin aber bei der Dimensionierung nicht ganz sicher..
    Ich habe vier Panele a 380Wp die ich demnächst auf Garagendach aufstellen möchte. Die werden mit 18° Abweichung Richtung Süden blicken und je nach Jahreszeit zwischen 4 und 8 Stunden am Tag Schattenfrei, also ziemlich gut. Nun, ich möchte gern ins Hausnetz einspeisen und so viel wie möglich selber verbrauchen.
    Mit 1520 Wp Anlage in 464XX werde ich im Winter im Schnitt maximal 4 KWh/Tag generieren, im Sommer wahrscheinlich um die 11KWh.
    Dagegen habe ich einen etwa 11 KWh/24h Verbrauch, aber die Grundlast ist etwa 0,2 KWh/h (in der Nacht am Stromzähler gemessen). Das sind genau 4,8 KWh/Tag. Das heisst, wenn ich einen 5 KWh Speicher mit meinen Panelen kombiniere, und den WR auf 0,2KW Leistung begrenze, kann der Kühlschrank und die Umwälzpumpe auch beim Stromausfall im Winter damit versorgt werden. Im Sommer werde ich etwa 6 KWh an sonnigen Tagen verschenken. Soll ich direkt 10 KWh Speicher bauen oder rechne ich zu optimistisch? Übrigens, ich vermute ich brauche einen MPPT Laderegler, oder? Worauf soll ich achten?
    Ich habe aus den Kommentaren verstanden dass Sun1000 lässt die Ausgangsleistung runterregeln bzw. an die tatsächliche Last unzupassen. Geht es auch richtung 200-250W, oder ist es zu wenig? Kann man damit das System als BKW anmelden? Falls nicht – gibt es max 600W WR die im Bereich 200-600W regelbar sind? Ich wohne zur Miete und will keine große Änderungen/Investitionen, die ich später nicht mitnehmen kann, machen.

    Danke und schöne Grüße,
    Victor

    1. Tueftler sagt:

      Das mit den Berechnungen ist immer so einen Sache, in der Praxis siehts oft etwas anders aus weil bei vielen die Panels doch zeitweise etwas verschattet sind. Ganz entscheidend ist aber auch wie die Anlage verschaltet ist und Du sie nutzt! Wenn Du wie beschrieben zunächst am Tag die gesamte Sonnenenergie nutzt um zu Akku zu laden und erst danach vom Akku einspeist, dann bräuchtest Du tatsächlich 10kw Akku um deine ganze Energie aufzunehmen. Problem wäre dann aber das du die 10 KW aus dem Akku bis zum morgen nicht im Haus los wirst, soviel Strom nutzt dein Haus vermutlich nicht in den dunken Stunden auf einer Phase. Somit wäre Akku am nächsten morgen noch teilweise geladen und du könntest dann trotz 10kw nicht mehr alle Energie aufnehmen wenn ganzen Tag die Sonne scheint.
      Ich würde es daher ganz anders machen, ich würde die Energie der Solarmodule um Akku zu laden aber gleichzeitig auch schon um einen Teil der Energie für die Haushaltsgeräte einzuspeisen. Der Wechselrichter speist also immer das ein was verbraucht wird, er holt das Tag und Nacht auch dem Akku. Es gibt aber eine Obergrenze, die stellt man am besten auf die Grundlast ein, bei Dir z.B. 250W oder 300W. Wenn dann im Haus nur 100 Watt verbraucht werden sollte, würde nur 100W ins Hausnetz gespeist! Schaltest Du Wasserkocher an und verbrauchst 1500W, dann würde trotzdem nur 250W dazugegeben. Das verhindert das Akku zu schnell wieder entladen wird. Erzeugt der Laderegler beispielweise 1000W, dann würden die 250W für den Wechselrichter nicht vom Akku sondern quasi vom Laderegler abgezwackt, es gingen also 750W noch nebenbei ins Akku. Ist es irgendwann dunkel und kommt nichts mehr an PV rein, dann wird der Wechsel kontinuierlich weiter wie gehabt die maximalen 250W ins Hausnetz geben. Spätestens am nächsten Morgen ist Akku leer und das ganze beginnt von vorn.
      Diese Methode haben ich ne ganze Weile ausprobiert, die funktioniert Sommer wie Winter hervorragend und ist sehr leicht zu realisieren. Sie hat den Vorteil das man kein so großes Akku braucht und dennoch fast 100% der erzeugten Energie für die eigenen Verbraucher genutzt wird, es wird nichts ins öffentliche Netz gespeist!

      Du schreibst auch was mit Notstrom Versorgung von Kühlschrank und Heizungspumpe. Dazu ist zu sagen das die oben beschriebene Sache ja in erster Linie zur Reduzierung der Stromkosten dient. Bei einem Stromausfall hilft dir das nicht, denn dann fallen alle Einspeisewechselrichter (auch der Sun1000) aus. Der NA-Schutz muss die ja aus Sicherheitsgründen abschalten! Also für Notstrom brauchst du einen zweiten Wechselrichter der dann manuell oder automatisch an der Batterie aktiviert wird und nur eigene getrennte Stromkreise versorgt. Wenn man Notstrom nutzen möchte, wäre es dann natürlich auch gut wenn man immer noch etwas im Akku an Energie hätte, dazu dürfte man dann Akku nie ganz entladen.
      Es ist nur die Frage ob man wegen Notstrom, der vielleicht 1 mal im Jahr gebraucht wird, jetzt größeres Akku braucht. Mit dem beschriebenen Prinzip bist du mit 5000W ausreichend dimensioniert. Wenn die Notstrom wichtig ist könntest Du natürlich auch 7 oder 10k nutzen, allerdings wird dann meistens nur die halbe Kapazität genutzt, es wird sich also schlechter rechnen!
      Zu den Anmeldesachen kann ich dir nur sagen das Du Nulleinspeisung und Anlagen mit Akku nicht als Balkonanlage mit einfachen Formblatt anmelden kannst. Mit dem einfachen Formblatt lassen sich wirklich nur 600W Wechselrichter ohne Batterie und mit allem gewünschten Zertifizierungen anmelden. Alles andere wird etwas komplizierter, da müsstest Du einen zugelassenen Elektriker auftreiben der das für dich machen kann. Und was da dann genau geht hängt auch wieder vom lokalen Netzbetreiber (Messstellenbetreiber) ab. Da arbeitet man jedes Jahr an Vereinfachungen, auch hinsichtlich Nulleinspeisung, aber so richtig geht es da einfach bislang nicht voran. Kein Wunder das viele die Anmeldung offenbar ganz lassen.
      Neben dem Sun1000 gibt es noch andere Wechselrichter die ihre Leistung der Last anpassen, aber die arbeiten meistens mit 48V Akkus und Smartmeter, erfordern höhere PV-Spannung und sind nicht selten 10 mal teurer. Eine ganz brauchbare Lösung ist noch der MultiPlus 2*, den gibt es auch mit 24V. Aber das ganze ist aber leider schon wieder aufwendiger, teurer und funktioniert ein wenig anders.

  21. Ernst sagt:

    Hallo,
    danke für die sehr ausführliche und umfassende Doku dieses Projektes.
    Bin sehr beeindruckt und trage mich mit dem Gedanken diese Batterie nachzubauen.
    Habe zurzeit nur eine Balkonanlage mit 400 Wp und einem Hoymiles-Richter HM-600.
    Werde demnächst weitere Panele nachrüsten: 4×400 Wp und benötige dazu einen neuen Wechselrichter.
    Kann ich dafür den FCHO 3000W verwenden? Und kann ich diesen direkt an das Hausnetz anschließen (so wie Hoymiles-Richter)?
    Vielen Dank uns schöne Grüße
    Ernst

    1. Tueftler sagt:

      Nein, den FCHO3000W nutzt man nur wenn man direkt Geräte daran hängt siehe Skizze auf der Testseite, der eignet sich nicht um in ein Haus einzuspeisen! Ich würde Sun1000 (am besten mit Nulleispeisung) empfehlen, hier ist Ausgangsleistung auch einstellbar, die richtige Verwendung erfordert aber ein paar Fachkenntnisse und saubere zentrale Installation. Ich kann das Prinzip demnächst noch mal erläutern.

  22. Klaus sagt:

    Hallo Frank,
    Ich habe eine Frage zur Berechnung des notwendigen Ladereglers. Leider komme ich mit den im Internet gefundenen Hinweisen nicht zurecht.
    Ich habe mir ein BKW mit 1520W Solarmodulen errichtet und plane, mir einen Speicher dafür zuzulegen.
    Ich habe 4 Module von JA-Solar, JAM60S20385/MR.
    Voc 41.78 V
    Vmp 35,04 V
    Isc 11.53 A
    Imp 10,99 A.
    Als Speicher ist ein 24 V Akku mit einer Kapazität von 7440 Wh vorgesehen.
    Als Wechselrichter habe ich einen Hoymiles HM-1500.
    Kannst du mir bitte mitteilen, welche Werte und Features ein MPPT Laderegler haben sollte?
    Ich hoffe Du kannst mir helfen.
    Viele Grüße aus dem sonnigen Köln.

    1. Tueftler sagt:

      Beim Laderegler musst du vor allem schauen ob er die PV Spannung und PV Leistung verkraftet und am Ausgang genügend Strom liefern kann. Wenn Du 1520W Peak an Solarmodulen hast, muss er auch 1520W verkraften ansonsten verschenkst Du Energie weil er runterregeln muss oder sogar kaputt geht. Zudem musst Du schauen ob er die Spannung verträgt die angeliefert wird. Die Spannung ist natürlich abhängig davon wie du die Solarmodule verschaltest. Ich würde immer 2 Module in Reihe schalten und zwei solche Reihenschaltungen dann parallel schalten. So wie es in der Skizze im Artikel Notstrom-Insel Wechselrichter zu sehen ist. Du hast dann also eine 2×2 Module in Reihe, da kommt dann eine maximale Leerlaufspannung von 82V bei maximal 22A. Aufpassen bei der hohen Spannung! Das muss der Laderegler am PV Eingang mindestens verkraften, also mit Datenblatt vergleichen. Wenn die Module also maximal 1520W bringen und Du 24V Akku laden willst, dann muss der Laderegler ca. 29V Ladespannung generieren. Wenn Du jetzt 1520W / 29V= 52A rechnest, dann erhältst du den maximal denkbaren Strom der fließen könnte, also ca. 52A (Verluste lassen wir mal weg).
      Erfahrungsgemäß würde hier beispielsweise ein von mir schon öfters empfohlener MakeSkyBlue mit 60A* noch recht gut zu deinen vier Modulen passen. Bei Sonnenschein hat er dann zwar kräftig was zu tun und Lüfter wird oft anspringen, dennoch klappt das nach meiner Erfahrung wenn er z.B. im kühlen Keller angebracht wird. Mehr kannst Du da aber dann nicht mehr dran hängen, da würdest du dann zweiten brauchen der parallel angeschlossen wird. Du kannst natürlich auch EP-Ever Laderegler nutzen, wir gefällt dort nur Bedienung und Display nicht so gut, einfach etwas unübersichtlich. Victron könnte man auch nehmen, aber ein Victron der 82V und 50 oder besser 60A kann, ist nicht gerade günstig und ein zu kleiner verschenkt viel Energie! Ein paar Bezugsquellen hier. Als Wechselrichter brauchst DU einen der mit 24V schon gut arbeiten kann und am besten einstellbare Leistung erlaubt, so wie der kleine Sun1000*, ob das ein Hoymiles HM-1500 kann weiß ich nicht, vermutlich nicht. Man könnte zwar wieder Spannung umwandeln, aber das erzeugt wieder Verluste, da würde ich lieber gleich Wechselrichter einsetzen der gut mit 24V umgehen kann.

      Grüße aus Hessen

  23. Klaus sagt:

    Vielen Dank für die ausführliche und gute Erklärung. Damit hast du mir schon sehr weitergeholfen. Der Hoymiles Wechselrichter ist dann vermutlich nicht mehr geeignet, ich schaue mir aber noch mal an, ob bei ihm nicht doch die Einstellungen möglich sind. es gibt da ein Projekt (https://github.com/lumapu/ahoy) in dem der Zugriff auf den Hoymiles auch ohne DTU möglich ist. Ansonsten werde ich mir einen passenden Laderegler suchen (Epever oder MakeSkyBlue vermutlich). Der Victron ist preislich schon eine andere Hausnummer, auch wenn er sehr gute Bewertungen erhalten hat.
    Vielen Dank und viele Grüße!

    1. Tueftler sagt:

      Übrigens beim MakeSkyBlue kannst Du Geld sparen wenn Du nicht die 119 Version mit WLAN sondern 118 ohne WLAN nutzt. Auf WLAN kannst Du sowieso verzichten die App taugt genauso wenig wie die EPEver App, hat diverse Bugs. Es ist viel einfacher die paar Einstellungen direkt am Gerät per Tasten durchzuführen.
      Beim Homiles stellt sich halt die Frage ob der mit 24V überhaupt schon richtig arbeitet, aber das wirst Du sicher schon getestet haben! Einige Mikrowechselrichter sind einfach nicht für hohe Batterieströme geeignet weil die Strom nicht selbst begrenzen wie einige andere. Das muss man ausprobieren! Und wenn DU was drahtlos steuern willst musst Du dran denken das es auch bei Stromausfall/WLAN-Ausfall noch zuverlässig funktioniert!

      Viele Grüße

  24. Sven L. sagt:

    Hallo an alle Tueftler,
    nachdem mir mehrfach mitgeteilt wurde, dass es bei mir nicht wirtschaftlich möglich sei, Solarzelen zur Eigenstromversorgung zu montieren, und mir mehr oder weniger deutlich gmacht wurde, kein interesse an einem Auftrag zu haben, möchte ich nun einen Eigenbau anstreben. Auch wenn ich handwerklich begabt, und elektrotechnisch nicht ungebildet bin, ist das aber absolutes Neuland für mich. Hier glaube ich entsprechende Kompetenz gefunden zu haben, die mir mit ein paar Vorabinformationen helfen könnte.
    Mein Ziel: Maximal mögliche Autarkie, im optimalfall mit Notstromeinspeisung. Wirschaftliche Betrachtung erst einmal unberücksichtigt.
    Das Hauptproblem ist, das ich zwar einige Flächen zur Verfügung habe, auf die Solarzerllen montiert werden könnten, aber alle haben ihre Schwierigkeiten (Nordausrichtung allerdings 9×4 Meter ca. 45 grad Dachneigung, Südausrichtung mit überlaufender Teilverschattung ca. 8×1,2 Meter, klein mit Westausrichtung am Balkon, im Garten mit wenigen Sonnenstunden richtung Süd).
    Ich frage mich daher, ob ich es richtig verstanden habe, dass ich mehrere kleine Gruppen von Solarzellen (1-4) bilden muss, die jeweils über einen eigenen Solarladeregler, aber auf eine einzige Batteriegruppe einspeisen können. Ich befürchte das es zu problemen wegen des maximalen Ladestroms kommen könnte. Oder gib es Lösungen, wie die Einspeiseregler, die miteinander kommuniztieren, oder die viele Solareingänge haben? Ich denke dass ist die wichtigste Frage die ich erst mal klären muss, da alles andere davon abhängt, ob ich überhaupt sinnvoll eine Batterie einspeisen kann. Das nächste Problem sehe ich dann in der Batteriespannung. Durch wenige Zellen in Serie (kleine PV-Spanung) bin ich wahrscheinlich auf 24V Speicher reduziert, oder habe ich das falsch verstanden?

    Danke für jede Antwort
    Sven

    1. Tueftler sagt:

      Hallo Sven, das Thema ist natürlich etwas zu komplex um es ausführlich im Kommentar zu erläutern, aber ein paar Tipps dazu: Du müsstest halt erst mal grob ausrechnen wieviel Module Du unter bekommst und auf wieviel Leistung Du maximal kommst. Wenn Verschattung vorhanden ist, dann macht es Sinn möglichst viele Strings anzulegen , so das möglichst Module zusammengefasst (in Reihe) die weitgehend gleichzeitig Sonne haben. Und richtig, für Strings mit unterschiedlicher Spannung brauchst Du gewöhnlich einen eigenen Laderegler. Kleinere Strings mit 2 oder 3 Modulen, welche gleiche Spannung liefern, kann man auch parallel schalten um Laderegler zu sparen.
      Wenn alle Deine Strings auf über 70V (Vmpp Spannung) oder besser noch 100V kommen, dann ist 48V Akku für dich die bessere Wahl. Das erreicht man gewöhnlich schon ab 2 bis 3 Modulen in Reihe. Hier werden dann auch die Ströme kleiner und dein Problem mit den Laderegler Strömen wird geringer. Du hast das Problem mit den Ladereglern richtig erkannt, man muss aufpassen das die Summe der maximalen Ladereglerströme nicht zu groß werden. Die Kabel und das Akku müssen die Ströme noch gut verkraften können. Je größer die Kapazität des Akkus, desto höher kann man bei Strömen gehen, aber auch da sollte man irgendwo eine Grenze festlegen. Teure Laderegler wie die Victron Smartladeregler (zb. Victron 150/45*) kann man in der Ladeleistung begrenzen, man kann sie auch Verbinden und in der Summe den Strom begrenzen. Über eine Zentraleinheit z.B. Victron Energy Cerbo GX*, gibt es weitere Möglichkeiten. Es gibt aber natürlich auch andere Hersteller die mit 48V Akkus klar kommen.
      Also man müsste erst mal ein wenig rechnen was da an kommt.
      Viele Grüße
      Frank

      1. Sven L. sagt:

        Vielen Dank für die Antwort.
        Daraus ergibt sich aber bereits die nächste Frage. Wenn ich mehrere Zellen verbinde, zunächst in Reihe und diese Reihen dann parallel verbinde, um diese auf einem MPP zusammenzuschalten, dürfen in diesem Verbund die Zellen unterschiedlich ausgerichtet sein? Bisher bin ich davon ausgegangen, dass die Ausrichtung identisch sein muss (gleiche Leistung), und so lediglich die Abschattungseffekte gering gehalten werden. Ich hatte dies daruf geschoben, dass die erzeugte Spannung zu parallel geschalteten Panels geringer wäre und somit von diesen Zellen kein Strom produziert wird (evtl. sogar Sperrdioden notwendig werden), wogegen in Reihe geschaltete Panels den möglichen Stromfluss sogar ausbremsen würden. Jetzt habe ich den Eindruck, dass ich lediglich auf die Spannungsebenen achten muss, aber unabhängig von der Ausrichtung der Zellen. Ich müsste dann also nur die Leerlaufspannung der Zellen beim parallene verschalten berücksichtigen, und schauen, dass seriell verschaltete Panels die gleiche Ausrichtung und Verschattung erfahren.
        Irgendwie ist mir bei dem Gedanken nicht wohl. Die differenzen zwischen Spannungen und Ströme die ich mir zwischen „beschatte“ und „voll in der Sonne“ vorstelle klaffen weit auseinadner. Es sei denn, dass den Halbleiterelemten, die in dieser Zelle erzeugte Spannung egal ist, weil diese ohnehin vom Gesamtsystem abhängt…..
        Ich stelle gerade fest, das mein Wissenschaftler-Herz wieder anfängt zu viele Probleme zu suchen, wo wahrscheinlich gar keine sind. Sorry dafür. Ich lasse das hier mal so stehen, und hoffe, dass meine Gedanken verständlich wurden.
        Ich versuche es kurz:
        Ist es sinnvoll, durch paralleles und serielles Verschalten, Zellen die völlig verschiedene Ausrichtungen haben auf einen MPP zu legen? Bei einer mir bekannten Anlage OST/WEST – Satteldach wurden zwei MPP-Eingänge genutzt.

        viele Grüße
        Sven

        1. Tueftler sagt:

          Hi Sven
          wenn Solarmodule in Reihe geschaltet werden, dann sollten sie wie du ja schon richtig beschreibst natürlich die gleiche Ausrichtung haben, ansonsten bremsen sie sich aus.
          Bei parallelen Modulen muss das nicht sein, wenn man die gleichen Module nutzt sollte das auch ohne Dioden klappen. Ich persönlich würde dennoch immer steckbare Diode bei Parallelschaltung nutzen, ich habe damit immer gute Erfahrung gemacht und fühle mich sicherer. Ich habe Strings die laufen seit bald 15 Jahren mit Diode problemlos! Die Reihenschaltung sollte aber nicht zuviel Strom liefern, also die üblichen 9 bis 13 A nicht nennenswert überschreiten, ansonsten werden Dioden sehr heiß auch wenn man 20A o. 30A Dioden nimmt. Nutzt man unterschiedliche Module mit ähnlicher Spannung (nur kleine Unterschiede 1 bis 5V Voc) halte ich Diode sowieso für nötig. Besser ist dann natürlich ein eigener Mppt Laderegler immer etwas. Bei größeren Spannung / Strom Differenzen ist auf jeden Fall eigener Laderegler zu empfehlen ist. Idealerweise nimmt man für jeden String nur baugleiche Module!

          Viele Grüße
          Tüftler Frank

  25. Sven L. sagt:

    Vielen Dank Frank,

    mit den Informationen fühle ich mich bestärkt, dass ich das auch alleine hinbekommen werde. Es sind zwar noch ein paar Dinge zu klären, aber dass were ich auch noch hin bekommen.

    Gruß
    Sven

    1. Tueftler sagt:

      Das freut mich, dann wünsche ich schon mal gutes gelingen und viel Spaß beim Projekt.
      Gruß
      Tüftler Frank

  26. Michael Wandhoff sagt:

    Guten Tag Herr Brall,
    Nachdem ich Ihre Videos gefunden habe, bin ich das Projekt Speicher jetzt auch angegangen.
    Habe alle Materialien nun hier und bin fleißig am bauen.
    Nur ist mir im moment nicht ganz klar wie ich das BMS genau anschließe, Zitat:

    Daher gibt es einen Stecker mit 8 Drähten. Hier muss jeder Draht an den Pluspol einer Zelle, auch die Reihenfolge darf nicht verwechselt werden
    Die Frage nun, wie definiert sich die Reihenfolge, wo ist eins und wo ist acht?
    Bitte um Aufklärung.
    Besten Dank und alles Gute
    Michael

    1. Tueftler sagt:

      Ich bringe in Kürze (nächste Woche) noch ein kleines Projekt zum Bau eines 12V LiFePo4, da mache ich Schaltbild dazu damit man das mit BMS Verkabelung noch etwas klarer sieht! Das sollte auch Dir helfen, ist ja im Prinzip bei 24V gleich. Bild kannst Du schon hier einsehen.
      Anfangen tut man immer mit schwarzem Draht, der kommt an Minuspol. Danach geht es vom Minuspol aus zum nächsten Pluspol, da kommt erste Draht dran. Nächste Draht dann an nächsten Pluspol usw. Der letzte Draht muss dann am Pluspol der gesamten Batterie landen. Stecker erst einstecken wenn alles korrekt verkabelt ist, durch Einstecken wird BMS aktiviert!
      Viele Grüße
      Tüftler Frank

      PS. Inzwischen ist der neue Beitrag mit Schaltbild online, siehe hier https://www.tueftler-und-heimwerker.de/12v-lifepo4-akku-bauen-hithium-280ah-zellen-test/

  27. Frank sagt:

    Seit einiger Zeit gibt es LiFePo4 Zellen statt im Aluminium-Gehäuse auch in Plastik-Gehäusen. Gibt es dazu Erfahrungen? Muss man diese Zellen auch zusammenpressen?

    1. Tueftler sagt:

      Solche Zellen gibt es schon länger. Ich habe keinen Erfahrung damit. Ich habe aber auch schon aufgeblähte Plastikzellen gesehen. Es könnte sein das sie ein wenig formstabiler sind, aber auch die würde ich in ein formstabiles Gehäuse bringen, genau wie die Metallzellen auch. So ein Rahmen wie oben im Projekt reicht auch da völlig aus. Nachteil von Kunststoff könnte Wärmeableitung sein.

  28. PF sagt:

    Tach,
    Hab leider keine Erfahrung mit Elektrotechnik und da es ein komplexes Projekt ist, das ein gewisses Verständnis der Elektrotechnik voraussetzt, kann ich nur mitlesen… Trotzdem finde ich das Thema „Energiespeicher“ super interessant.

    Danke PF

    1. Tueftler sagt:

      Danke für Feedback!

  29. Andreas sagt:

    Hallo, super seite ich ziehe den Hut. Gibt es von ihnen eine idee wie man mit einem balkonkraftwerk eine nulleinspeisung in das öffentliche Netz machen kann, mit einfachen Mitteln?

    1. Tueftler sagt:

      Mit einfachen Mitteln ginge es am einfachsten und besten mit Sun1000* . Da ist alle drin und dabei was man braucht und auch alles einstellbar was nötig ist wie Batterieschutz / Einschaltspannung / Leistungsbegrenzung / Nulleinspeisung usw. Man bräuchte dann nur noch Laderegler und 24V Akku. Findest Du hier. Der wird quasi genauso angeschlossen wie Mikrowechselrichter, muss aber im Haus untergebracht werden (nicht für Außenbereich geeignet). Zudem muss Fachmann (z.B. Elektriker) Sensor für Strommessung im Hauptverteiler unterbringen wenn Nulleinspeisung gewünscht ist.
      Das Problem ist aber das Sun1000 mehr als die zulässigen 600W kann. Man kann ihn zwar begrenzen auf 600W bzw. per Nulleinspeisung sogar auf 0 begrenzen, trotzdem ist er so nicht mit der vereinfachten Anmeldung beim Energieversorger anzumelden. Er müsste also richtig wie große Anlage angemeldet werden, dementsprechend müssten dann auch alle Schutzgeräte wie FI, Überstromschutz, eigener Stromkreis usw. vom Fachmann (z.B. Elektriker) installiert werden. Es soll demnächst auch eine auf 600W begrenzte Variante kommen, die könnte eventuell vereinfacht angemeldet werden, der Hersteller konnte mir aber noch nicht sagen wann die genau kommt. Ich bleibe aber am Ball und werde auf jeden Fall darüber berichten wenn das der Fall ist, vielleicht mach ich dann auch kleines Tutorial dazu. Am besten abonniere kostenlos meinen Youtube-Kanal, dann verpasst Du es nicht.
      Ich werde ohnehin in Kürze auch noch mal ein ganz normales gutes Balkonkraftwerk vorstellen und Installation zeigen, es ist die Woche schon eingetroffen. Viele Leser, besonders Solar-Einsteiger, haben gebeten hier noch einiges zu erklären, offenbar gibt es hier auch noch Unklarheiten obwohl das wirklich sehr einfach in Betrieb zu nehmen ist. Danach kann ich auch nach eventuell auch noch andere Lösungen mit Balkonkraftwerk aufzeigen.

  30. Andreas sagt:

    Hallo, sehr gute Beschreibung vom bms einstellen, aber mir gehen die Einstellungen vom Active zellenbalance ab. Wie werden die eingestellt? Oder braucht man die nicht einschalten? Wenn man einen balancer nicht von daly verbaut hat? Dankeschön für die hilfe, freue mich schon auf deine nächsten Projekte, einfach super wie du das machst. Danke

    1. Tueftler sagt:

      Danke. Du meinst dieses neue Tab in der App. Das gab es zum Zeitpunkt des Akku-Baus noch nicht, das ist erst als Update gekommen, daher habe ich es im Artikel nicht erwähnt. Diese Einstellungen in dem neuen Tab sind nur für den neuen Active Daly Balancer, die musst du nicht einstellen wenn du keinen oder anderen Balancer nutzt. Ich nutze ja anderen Balancer, damit bin ich sehr zufrieden.

  31. Andreas sagt:

    Danke für die schnelle Antwort, den balancer habe ich auch wie du, aber leider nicht mehr von Ali weil der liefert nichts mehr nach Österreich. Hast du vielleicht eine ahnung wenn ich bei der app ein upgrade machen möchte fragt es nach einem firmware code wo ich den finde oder her kriege? Oder ist es besser nichts zu updaten? Lg. Aus einem sonnigen Österreich.

    1. Tueftler sagt:

      Nach Deutschland liefern die meisten AliExpress Händler noch, es gibt aber ein paar wenige Händler bei AliExpress die nicht mehr nach Deutschland liefern, die verlinke ich aber auch nicht.
      Die Update Funktion die Du meinst ist nicht für die App, die App aktualisiert sich per Playstore automatisch. Die Update Funktion ist für Firmware-Updates im Daly BMS selbst. Firmware Updates habe ich aber noch nie eingespielt, ich bin da immer vorsichtig mit chinesischen Updates. Solange ein System korrekt läuft sollte man es nicht unbedingt ändern, manchmal holt man sich dann erst Fehler ins System. Wenn Du es dennoch machen willst, müsstest Du auf der chinesischen Herstellerseite schauen. ich denke das gibt es Firmware-Dateien vom Support. Vielleicht hat ein anderer Leser URL parat?

  32. Andreas sagt:

    Dankeschön

  33. Andreas sagt:

    Hallo, ab wieviel volt ist ein 24 volt lifepo4 akku 100 % voll? Bei mir steht 27 volt 100 %. Ist das richtig, ich kenn mich beim laden nicht richtig aus. Danke für deine hilfe.

    1. Tueftler sagt:

      Hallo Andreas, ja das wird oft angegeben, ist aber nicht ganz richtig. Diese einfach klingende Frage ist bei LiFePO4 Akkus tatsächlich nicht so pauschal und klar zu beantworten. Es kommt drauf an wie gut die Zellen ausbalanciert sind. Ich habe es schon mal ausführlicher in einigen Akku-Testberichten erklärt, z.B. hier.
      Sind die Zellen nicht perfekt ausgeglichen weil z.B. ein zu schwacher Balancer verbaut ist, dann werden die normalen Spitzenspannungen nicht mehr erreicht, daher geben Batteriehersteller sicherheitshalber immer eine etwas niedrigere Spannung als 100% an. Zudem sollte man auch LiFePO4 Akkus nicht unbedingt immer bis an die Grenze laden, die Lebensdauer ist höher wenn man leicht darunter bleibt, daher sagt man das 100% bereits etwas früher erreicht wird.

      Gehen wir von einem normalen gut balancierten Akku aus (wie in diesem Projekt), dann kann man diesen bis 29,2V laden. Ich würde ihn im Dauereinsatz aber höchstens bis 28,8V aufladen.
      Als 100% voll kann man ihn in Display, für Schaltvorgänge usw. auch ansehen wenn die 28V erreicht werden. 28V habe ich z.B. bei meinem Victron Shunt* als 100% definiert. Bei den Ladereglern wird trotzdem bis 28,8 geladen! Da die Spannung über etwa 27,2V relativ schnell ansteigt, dies das aber nur kleine Kapazitätsunterschiede, der Akkus ist bei 28V quasi auch ca. 99% voll!
      Du musst aber bedenken das die Spannung nach erreichen der Ladeendspannung von z.B. 28,8V am Akku relativ zügig wieder auf ca. 27,2V abfällt, wobei die Batterie dann aber immer noch quasi voll ist! Es macht also einen Unterschied ob die Spannung von einer niedrigeren Soannung auf 27V wechselt oder von einer höheren Spannung auf 27V abfällt, weil halt 27V über lange Zeit ansteht.
      Langer Rede kurzer Sinn, aus der Spannung allein lässt sich die noch vorhandene Kapazität im Akku nicht so genau bestimmen. Besser sind hier Anzeigen wie vom eingebauten Daly BMS* oder noch besser von einem Victron Smartshunt*. Diese messen nämlich wieviel Strom in das Akku fließt und wieviel Strom hinaus geht, dadurch wissen die genauer wieviel Kapazität noch drin steckt.
      Ich hoffe ich konnte den Sachverhalt verständlich erklären.
      Lieben Gruß
      Tüftler Frank

  34. Andreas sagt:

    Perfekt erklärt, würde der standard victron shunt bei mir 24 volt 280ah reichen?
    Oder welchen würde es für meinen akku mit wlan geben, ehrlich gesagt halte ich von bluethoos nicht viel, weil im 1. Stock nix geht wen Mann beim fernsehen mit dem handy spielt. Vielleicht kennst einen guten shunt preis Leistung .

    Danke für die Hilfestellung deinerseits, dss ist auch nicht alltäglich DANKESCHÖN

    1. Tueftler sagt:

      Ja der Victron Shunt* kommt noch mit mit viel größeren Speichern zurecht, die Zellgröße ist da quasi egal! Es darf nur nicht mehr als 500A fließen, aber das ist ja bei uns allen nicht der Fall. Leider kenne ich da momentan nichts vergleichbares was ähnlich zuverlässig ist und Kapazität korrekt anzeigt wenn sowohl geladen als auch entladen wird.
      Ja die Bluetooth Verbindung reicht nur ca. 10m. Also in dem Raum darüber kannst du es noch gerade so empfangen. Wenn es weiter gehen soll muss man Zentraleinheit mit WLAN anschließen, also Cerbo GX*, das kostet dann aber langsam einiges!

  35. Andreas sagt:

    Dankeschön, werde ich noch schauen.

  36. Tueftler sagt:

    Nun so ganz kann ich deine Situation in der Kürze nicht ganz überblicken. Aber wenn Du noch kein Akku hast und derzeit noch so viel einspeist, dann lohnt sicherlich Speicher. Bei deiner Anlagengröße würden sich sicherlich auf Dauer auch 8x 280Ah Zellen rechnen, Preise sind ja momentan bezahlbar (getestete Bezugsquellen hier). Ich habe da ja anderes Konzept, ich will generell gar nichts einspeisen, daher baue ich Speicher immer weiter aus um auch noch an schlechte Tage den Verbrauchern noch Energie beisteuern zu können. Ich werde demnächst auch noch 8 Zellen mit 280Ah zuschalten, vermutlich gibt es wieder Projektbeschreibung hier im Blog, ich muss noch schauen ob da noch Metallgehäuse passt, das wäre mir wieder am liebsten, hat sich sehr bewährt. Wenn Du es alles genau durchrechnest, dann rechnen sich fast immer kleinere Speicher unter 10kWh (wie z.B. oberes Projekt) am besten. Aber wenn man halt etwas unabhängiger, autarker und eventuell Notstrom fähig sein will, dann macht natürlich größerer Speicher auch Freude auch wenn er sich nicht mehr ganz so gut rechnet.

  37. Tueftler sagt:

    Auch ich will natürlich Energiewende fördern, nicht das Du das falsch verstehst. Aber als erstes will ich natürlich die Energie selbst nutzen. Aufgrund der ungünstigen Lage kann ich im Augenblick nicht soviel Energie erzeugen wie ich selbst verbrauche. Also Überschuss habe ich gar keinen wenn ich Energie schön mit Akku über den Tag langsam einspeise. Zukaufen muss ich noch genug beim Versorger! Liegt natürlich auch daran das ich mit E-Auto fahre und dadurch besonders hohen Stromverbrauch habe, es wird ja zu 99% an eigenen Wallbox (siehe Wallbox Projekt) getankt. Aber es macht natürlich auch Spaß etwas unabhängig zu sein. Solange man nicht mehr Energie im Jahr erzeugt als man verbraucht, macht es immer Sinn die Anlagen weiter zu optimieren und die Energie die man erzeugt erst mal selbst zu nutzen, damit tut man ja genauso viel für die Energiewende als wenn man die Hälfte einspeist und Rest einfach zukauft. Erzeugt man mehr als man benötigt und kann nicht weiter optimieren , da ist es natürlich selbstverständlich das man Rest einspeist. Aber das ist ja bei vielen gar nicht der Fall.
    Die Anwendung mit dem Sun1000* ist eigentlich nicht neu, das wird schon seit Jahren von vielen so betrieben. Ist halt einfach in der Handhabung, man sollte es dennoch alles ordentlich installieren, aber Du scheinst dich da ja auch etwas aus zu kennen. Der Sun1000 hat übrigens bei 24V einen hervorragenden Wirkungsgrad, der ist überraschenderweise noch viel besser als bei 48V, obwohl er bei 48V auch schon recht gut war. Ich habe da jetzt mal mit 24V durchgemessen, ich werde es im nächsten Youtube Video (Abo nicht vergessen) oder Beitrag wo ich wieder ein Akku teste, mal kurz zeigen bzw. auflisten.

  38. Tueftler sagt:

    Ich habe ja nichts gegen Wlan wenn es um Bedienung usw. geht, meine Wallbox hat auch Wlan. Ich finde nur Wlan hat nichts bei der Stromregelung zu suchen, schon garnicht bei Nulleinspeisung, da ist es einfach zu unsicher. Das sollte man möglichst alles so machen das hier ein Wlan-Ausfall keinerlei Auswirkungen hat.
    Zu deiner Rechnung kann ich nichts sagen, durchblicke deine Anlage ohne Schaltplan natürlich nicht wirklich, dachte Du hast im Sommer auch noch Energie die du nützlich verwerten kannst. Aber du wirst es schon für dich schon richtig machen.
    Der Sun1000* hat übrigens bei 24V fast noch mal 10% besseren Wirkungsgrad, wie gesagt Messwerte folgen im nächsten Video. Eve-Zellen habe ich kürzlich im Tezepower Shop bestellt, kosten auch nur 165 Euro und waren innerhalb weniger Tage da. Die haben wohl auch Lager in Deutschland oder Nachbarland. Darauf gibt es derzeit noch 5% wenn Du „tueftler“ als Coupon angibst. Bekommst Sie aber auch bei AliExpress.
    Habe heue noch neues 24V Akku zu meinem oberen Anlage parallel geschaltet, bin jetzt bei 12,8 KW Speicher angelangt. Update Notiz erfolgt in Kürze, sobald ein paar Zyklen erfolgt sind und ich genau weiß wie es harmoniert, oben im Artikel!
    lg
    Frank

  39. Tueftler sagt:

    Bist aber flott. In deinem Fall wäre vielleicht MultiPlus II* die bessere, wenn auch deutlich teurere Lösung gewesen. So ganz optimal ist deine Lösung ja nicht Akkus erst mit Ladegeräten zu laden um sie dann am Sun zu nutzen. Es geht natürlich, aber es wäre natürlich besser wenn Du einige Panels direkt per Laderegler an Sun und Akku anschließt. Das wäre nicht nur effizienter, sondern auch deutlich einfacher von der Steuerung. Ich kenne deine Zappi nicht so genau, ich nehme an das die auch über Smartmeter oder Stromsensor Überschuss im Verteiler misst. Die würden sich dann vermutlich ohne Probleme zusammenarbeiten. Aber es gibt natürlich viele Lösung zum Ziel.
    Bei dem „simple und übersichtlich bauen“ bim ich voll bei Dir. Je weniger komplex desto zuverlässiger oft die Dinge. Aber ohne Smartphone käme ich allerdings nicht mehr aus, dazu funktionieren einfach zu viele Geräte nur noch per App. Man kann es drehen wie man will, ohne Smartphone sind viele Dinge nicht mehr machbar. Da ich immer viel neues teste, geht es nicht ohne Smartphone. Aber bei Geräten die man auch so vernünftig bedienen kann, da brauche ich auch keine App, man muss halt abwiegen bei welcher Sache Smartphone sinnvoll ist und wo es wirklich Unsinn ist eine App zu installieren. Donatelink findest Du hier, über einen Kaffee freue ich mich immer, kannst gerne auch meine Seite in deinem Forum weiterempfehlen, hilft mir auch.
    Das mit Sun1000 ist an sich recht unkompliziert, gibt es schon viele Jahre, Handhabung hast Du ja sicher im Video gesehen. Ich werde dazu sicher auch irgendwann noch ein paar Worte und Tipps dazu in einem Beitrag schreiben. Wenn Du dazu Fragen hast, einfach im jeweilig passenden Artikel fragen. Ich beantworte alle, wenn es mir von der Zeit möglich ist.
    Lg
    Frank

  40. Carsten Kruse sagt:

    Moin,
    welche Heizung bietet sich an um die LiFePo4 im Winter zu nutzen? Sie steht in einem ungeheizten Wochenendhaus.
    Ich habe dies gefunden:
    https://infrarot-fussboden.de/24V-Heizfolie-20cm-220W-1m
    Allerdings ohne Temp. Steuerung.
    Wie siehst du das und hast du vll einen Tip?
    VG
    Carsten

    1. Tueftler sagt:

      Das kommt auf Gehäusegröße. Da habe ich noch keine praktischen Erfahrungen gesammelt, das könnte man vermutlich mit sowas machen. Auf jeden Fall wäre Temperaturregler wichtig, sowas wie das hier* könnte vielleicht gehen. Ich hatte mir so ein Teil schon mal bestellt aber noch nicht ausprobiert.

      1. Carsten Kruse sagt:

        Meinst du, das ich jede Zelle umwickeln muss, oder jeden 12 Volt einmal von aussen?

        1. Tueftler sagt:

          Nein, jede Zelle auf keinen Fall. Es sollte reichen wenn im Gehäuse mit ein wenig Abstand (auf Luft/Isolation achten) auf ein oder zwei Seiten was verbaut wird. Das Gehäuse muss im inneren ja nur leicht erwärmt werden wenn Du Batterie in der Kälte stehen hast. Aber wie gesagt ich kann dir da aktuell keine praktischen Tipps geben, ich habe zum Thema Akkuheizung noch keine Experimente und Tests gemacht. Theorie ist klar aber die Praxis ist immer eine andere Sache! Bislang habe ich einfach noch keinen Akku-Heizung gebraucht da bei mir alles im Keller steht.

  41. Klaus Hörhold sagt:

    Guten Tag Frank,
    ich habe mich bereits am 10. November 2022 hier bei dir hier gemeldet und du hast mir, wie ich meine, sehr kompetent geantwortet. Vielen Dank.
    Ich habe nun nach langem hin und her doch deinen Rat befolgt und mir einen 60 A Makeskyblue und einen Sun 1000 angeschafft. Der 24 V Akku ist bereits seit längerem fertig und steht bereit.
    Ich benötige laut einem online-Rechner einen Kabelquerschnitt von 16 mm² für die Verkabelung. Nun habe ich Probleme diesen Kabelquerschnitt am Makeskyblue anzuschließen. Die Klemmen reichen nur für 6 mm² und dann auch nur wenn man die Endhülsen weglässt. Wie hast du das gelöst? Kabelenden verlötet? Welche Querschnitte hast du wo verwendet? Deine Anlage ist ja fast identisch mit meiner, ich habe lediglich etwas schwächere Solarmodule.
    Viele Grüße

    Klaus

    1. Tueftler sagt:

      Wenn du keine meterlangen Kabel brauchst, reichen oft zwei mal 6mm² durchaus aus. Die 60A wirst durch vermutlich ohnehin ganz selten bis gar nicht erreichen.

  42. Carsten Kruse sagt:

    Moin,
    ich hatte schon mal diese Frage gestellt und leider keine Antwort erhalten. Ich würde diese LiFePo4 Batterie gerne nachbauen; jedoch mit 320 Ah Zellen. Was müsste alles angepasst werden? Betreiben möchte ich einen 3000w Inverter 230V
    Vielen dank für die Mühe im voraus.
    Viele Grüße
    Carsten

    1. Tueftler sagt:

      Ich meine die Frage auch schon mal beantwortet zu aber aber vielleicht täusche ich mich. Du musst eventuell Gehäusemaße anpassen, die könnten etwas andere Maße haben.
      Beim BMS muss halt die größere Kapazität von 320Ah statt 200Ah angegeben werden, mehr ist es eigentlich nicht. Die Kabelstärken richten sich ja nach der Stromentnahme und BMS Größe, wenn Dir 100A BMS reicht musst du da nichts ändern.

  43. Ralf sagt:

    Hallo Andreas,
    vielen vielen Dank für das echt super gemachte Video.
    Ich hab mir nun auch eine Batterie gebaut mit deiner Hilfe natürlich.
    Die Komponenten waren:
    8xEve 3,2V 230Ah LieFePO4 BatteryCells
    2×29,2V 7A~50A 8S Lithium Battery Charger
    1x Daly Smart 8S 30A~250A LiFePO4 BMS Common Port with Balance
    und dann habe ich mir noch einen zusätzlichen aktiv bzw. smart Balancer von Heltec eingebaut. (Du hast das ja empfohlen).
    Diesen hier: Link

    Nun meine Fragen:
    1. In der Daly ist ja schon ein aktiver Balancer eingebaut – können die beiden Balancer (Daly+Heltec) sich auch negativ beeinflussen?
    2. Ich hab im vollgeladenen Zustand sehr große Unterschiede:
    Die Werte springen auch sehr oft hin und her. Bei der Daly App zeigt es mir an das ein aktive Zellenbalance stattfindet.
    Die Maximale Zellspannung springt während dem Balancen der DalyBMS nach dem Vollladen zwischen 3,4 – 3,88 V und die Minimale Zellspannung springt zwischen 3,39 – 3,5
    Die Differenzielle Spannung der Zellen beträgt bis über 1,3 Volt jedoch wird diese nach und nach weniger bis konstant irgendwann unter 0,005V.
    Ist das normal diese hohen Differenzen? Hat das was mit dem Balancen selbst zu tun?

    Vielen vielen Dank für deine Rückmeldung.
    Gruß Ralf

    1. Tueftler sagt:

      Nun zu deinen verwendeten Zellen kann ich nix sagen, ich habe ja 8 Zellen mit 200Ah von BLS* empfohlen und verwendet. Ich weiß noch nichtmal ob deine Zellen von den Maßen passen, aber das wirst du geprüft haben.
      Was DU genau für Daly BMS genommen hast geht aus deiner Beschreibung nicht hervor, ich empfehle und verwende das 100A BMS von Daly*.
      Zu deinen Fragen:
      1. Ja es ist sichergestellt das sich Balancer nicht beeinflussen. Die 20mA Balancer die im Daly verbaut sind haben keinen negativen Einfluss, habe ich schon vielfach zusammen getestet und verbaut.
      2. Ich weiß nicht genau was du mit „springen“ genau meinst, aber so große Schwankungen wie bei dir sind nicht normal. Ich denke nicht das dies an deinem BMS oder Balancer liegt, hier scheinst du offenbar sehr unterschiedliche oder sogar schlechte Zellen erwischt zu haben. Hast Du mal Kapazitäten und Werte ausgelesen wie ich es hier beschreibe oder auch hier zeige? Wichtig ist das Werte stimmen. Natürlich könnte auch dein BMS, Balancer defekt oder falsch verdrahtet sein, aber wenn sie sich mit der Zeit dann doch richtig ausgleichen tippe ich mal auf schlechte Zellen bzw. Zellen die nicht gut zueinander passen.
      Achte auch darauf das du Akku nicht zu hoch auflädst, 28,4V reichen auch. Und lass ihn nicht zu tief entladen, bis 24V reicht völlig! So bekommst Du Zellen vielleicht besser in den Griff.
      Gruß Frank

      1. Ralf Nesselhauf sagt:

        Hallo Frank,
        vielen Dank für Deine Erläuterung. Ich hab den Fehler jetzt gefunden…
        Es scheint an einer „schlechte“ Vercrimpung gelegen zu haben. Ich hab diese neu gemacht und siehe da die Werte sind jetzt stabil. Lag also nicht an den Zellen bzw. am BMS sondern an meiner schlechten Verbindung.
        Jetzt funktioniert es.
        Deine Ratschläge mit den 28,4 max und 24V min. Hab ich jetzt auch berücksichtigt und so eingestellt.
        Vielen Dank noch für die Info das sich die beiden Balancer nicht gegenseitig beeinflussen, was für mich auch wichtig war.
        Gruß Ralf

        1. Tueftler sagt:

          Es freut mich das du es gefunden hast. Ja kleien Fehler haben manchmal auch große Wirkung. Gruß Frank

  44. Maximilian sagt:

    Guten Tag, welchen Wechselrichter(min.2000W) würden sie empfehlen der eine Sisuswelle vom öffentlichen Netz aufnehmen kann und taktgleich wieder ausgibt plus angeschlossene 24V Batterie? So wie es Microinverter zb. machen bloß eben mit der Möglichkeit eine Batterie anzuschließen.

    Gruß Max

  45. Klaus sagt:

    Hallo Frank, ich habe deinen Speicher fast genauso nachgebaut, wie du es in deinem Video gezeigt hast. Er ist seit dem Spätsommer in Betrieb. Nun sind die Erträge über den Winter nicht so hoch, als dass der Akku vollgeladen werden könnte. Ich überlege daher, den Akku abzuklemmen und auf 80% aufzuladen bevor ich ihn einmotte. Ist dies eine gute Idee?
    Wie würdest du dies machen? Muss ich den Laderegler auch abklemmen und die PV-Module wieder unmittelbar an den Wechselrichter anschließen? Oder kann ich die Verkabelung so lassen und es wird trotz fehlendem Akku eingespeist?

    Viele Grüße

    Klaus

    1. Tueftler sagt:

      Hallo Klaus,
      wenn der Akku nicht Minustemperaturen ausgesetzt ist, also beispielsweise im Keller steht, dann würde ich ihn angeschlossen lassen. Ich weiß nicht was Du für Wechselrichter dran hast, falls du da Reboot-Spannung einstellen kannst (wie z.B. beim Sun600 oder [thirstylink ids="9493"]Sun1000[/thirstylink]) dann würde ich nur die im Winter höher setzten. So das der Akku praktisch erst fast komplett voll wird bis er sich dann wieder über Wechselrichter entleert. Im Sommer kann man ja Reboot-Spannung (Einschaltspannung) wieder etwas niedriger einstellen.
      Solltest Du ihn dennoch am Laderegler abmachen wollen, dann muss zuerst das Panel abgeklemmt werden, ansonsten können manche Laderegler kaputt gehen.

      Vg
      Frank

  46. Andreas sagt:

    Ich bin ein großer Fan von diesen ehrlichen und so einfach erklärten Video.
    Viele Infos konnte ich schon für meine Projekte nutzen und bei anderen Videos ist es auch einfach mal interessant, wie andere diesen Probleme gelöst haben.
    Vor allem aber finde ich es super, wie die umgesetzten Projekte nach einiger Zeit noch einmal bewertet werden. Das ist super und bei anderen selten.
    Toll, mach weiter so.

    PS: Gibt es schon die Info zu der „Nulleinspeisung“ bzw. zu der „saldierenden Nulleinspeisung“ ? (Rechtliche Unterschiede?)

    1. Tueftler sagt:

      Danke für nettes Feedback. Bezüglich Nulleinspeisung poste ich in Kürze mal einen neuen Beitrag der noch mal auf einige Aspekte eingeht.

  47. Phil sagt:

    Hallo
    Sehr interessanter und informativer Artikel! Ich selber baue mir gerade auch für ein Wohnmobile einen Speicher. Leider stehe ich aber gerade vor einen kleinen Hindernis. Der Speicher soll bei 12V eine Größe von 460Ah (8Stk 3,65V Zellblöcke) und einen Daly BMS mit 400-500Ah haben. Leider finde ich aber in Web keine Zellenverbinder die mit 500AH belastet werden können. Ein System mit mehr als 12V kommt aber nicht in Frage. Sollte ich hierfür HiFlex Kabel zwischen den einzelnen Zellen verwenden? Eine reine Kupferschiene möchte ich aufgrund der Oxidation nicht anwenden. Und wie sieht die Verdrahtung bei den 400/500er BMS mit 2 blauen Minusanschlüssen aus? Für Zeiten Speicher? Mir wurde von Daly leider keine Beschreibung/Schaltplan mitgeliefert.
    LG Phil

    1. Tueftler sagt:

      Bei einem 500Ah Akku braucht man nicht unbedingt ein 500A BMS! Auch bei hoher Kapazität muss man nicht unbedingt so großen Strom fließen lassen. Bist du sicher das du 500A fließen lassen willst oder ist das nur Spitzenstrom de rein paar Sekunden anliegt? Bei einem Heimspeicher reicht fast immer ein 100 bis 200A BMS. Längere Dauerströme würde ich sowieso nicht über 100A haben wollen. Das ist äußerst gefährlich. Prüf also wirklich nochmal ob du das wirklich brachst. Zum 500A Daly BMS kann ich dir nichts sagen, hatte ich noch nie eingesetzt, ich setze maximal 200A BMS ein, da ist der Anschluss im Grunde immer gleich wie in dem Artikel beschrieben!

Schreibe einen Kommentar

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

scroll to top
